图6

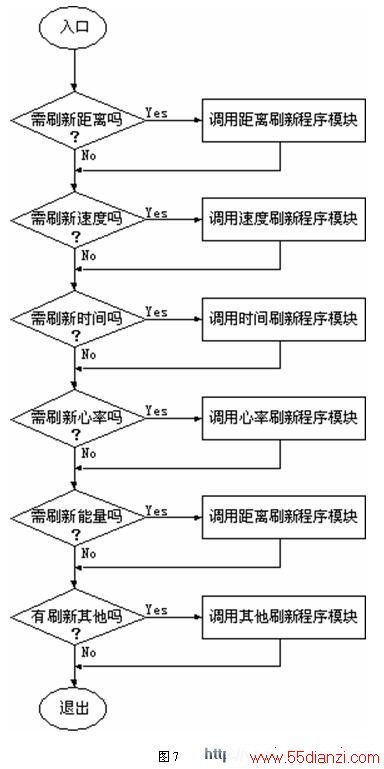

注：上述的流程只是一个原理性的程序说明，在实际的应用中，需要根据mcu的特点及具体的硬件设计来进行程序的设计与简化。比如：在实际的项目中有8x8（或小于8x8）个led需要驱动，而且所选的mcu又是8位或16位的，则此时的地址线的扫描将变得非常的简单，只要建立字节变量ai，其初始值为0x01，然后在每次中断处理程序中需将ai直接输出到led扫描线所对应的io口即可，随后将ai左移一位，对8x8 led情况，当ai＝0时，表示一遍扫描完成，此时再将ai设为0x01即可。对于显示的缓冲区的分配，同样可以根据实际的软件设计来分配具体的ram地址空间，以进一步提高程序的执行效率。记住，由于led的扫描需要占用较多的mcu时间，因此在进行扫描驱动的程序设计时，需要尽可能采用简洁高效的代码，以便提高mcu的工作效率。举例来说，假如需驱动8x8 led，根据前面所讲的要求，所需的定时器的中断频率必须是大于等于8x32，即256hz，若在此驱动代码中多增加一条语句，则mcu每秒就需要多执行256条代码，由此可见高效的代码对于led驱动程序来讲是多么重要，特别是当mcu的时钟不够快时！
