在电子技术中，数码管显示(0～9)是最常见的显示技术。数码管显示时，可用LCD（液晶），也可用LED数码管显示0～9的数。这里首先介绍用PIC16F84A控制的数码管LED的显示电路，如下图所示。图中是四位数码管的，也可以扩展更多的位或减少到一位数的显示。

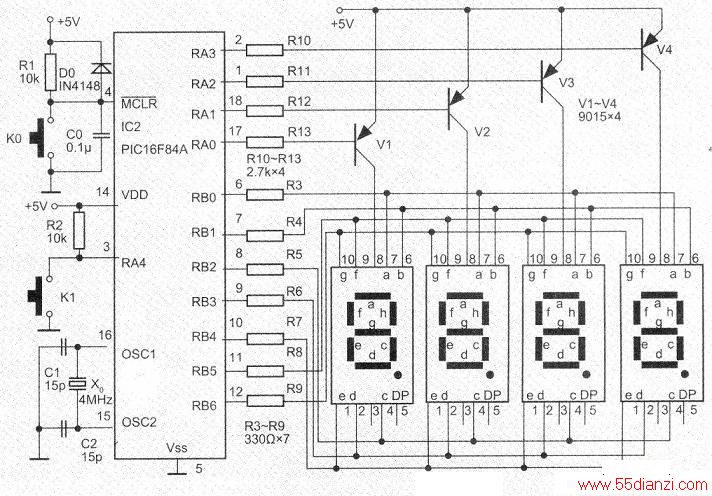

PIC16F84A的引脚④是低电平复位端，外接复位按钮KO和R1、二极管DO以及电容CO组成的复位电路。引脚(15)、(16)脚外接晶振(4M)和电容Cl、C2组成的单片机时钟电路。RA4位（脚③）外接微动开关按键，其用途按图3电路具体功能而定，如该电路用于计数，K1可作起动计数作用；如该电路用作时钟，K1可作时钟人工预置起始时刻用。
PIC16F84A的PORTB口，其中的RB0～BB6位通过限流电阻R3～R9与LED数码管笔段码a、b、c、d、e、f、g分别对应相连。PORTA口的RA3、RA2、RA1和RAO通过电阻R10～R13与三极管（PNP型）V4～V1的基极相连。三极管的集电极分别与对应的数码管的供电端(⑧、③脚)相连。三极管的发射极都接到电源+5V上。该三极管V4～V1用于数码管LED动态扫描时的电源开通信号。数码管上的符号DP为数显时的小数点位，用户可按需要在其某位数码管的DP上外接一只470Ω电阻和LED（与电阻串联），用于四位数码管特征显示标记，如数码管计数时的百位段；记时的时位段等。
下图电路的数码管LED，笔者选用共阳型数码管，其实物的引脚和内部电路如右图所示。为了使用方便，所以下图中的数码管LED的电路是以实物结构绘制的。
1.LED数码管计数显示的软件流程
这里介绍利用四位LED数码管计数(0～9999)的显示技术，因为计数是单片机中A/D转换，时钟电路的基础。根据硬件电路，用C语言编写的4位加计数器的程序流程，如下图所示。从该流程图看出：C语言程序是以函数功能要求编写的，所用的函数都应给予定义或声明，然后由主函数main调用，以完成电路计数(0～9999)的功能。
2.LED数码管计数的C程序

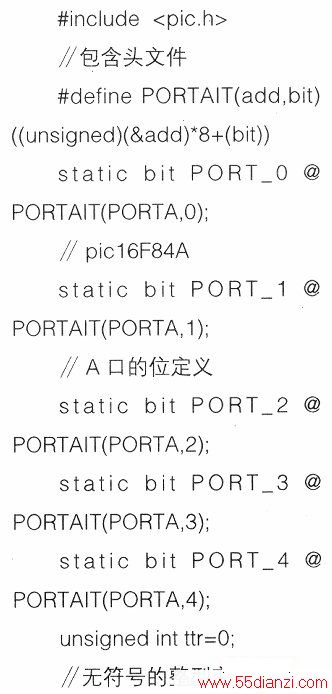

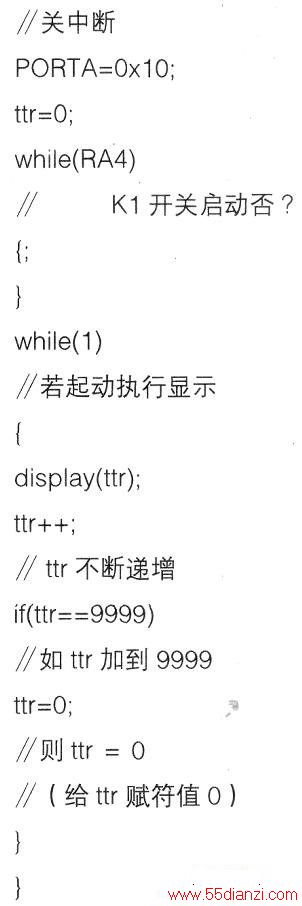

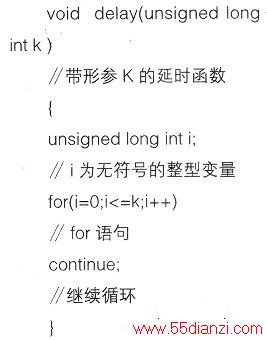

根据硬件电路，用C语言编写的0-9999加计数器的源程序，命名为pic0.4.c，其程序清单如下：
说明：在上述的C程序display（显示）函数中，其说明语句的无符号整形变量d，是一个重要的变量，由d值决定了计数器每位显示值递增的时间。改变d值，使d值变大，每位递增的持续时间就长，这个特性，就是单片机计时（时钟）C程序的基础。字段(SEG7)给每位赋值后的延时，只决定显示值亮、灭的时间，这个时间是供人眼观察数码管显示值的视觉效应（连续感）。
在阅读上述C程序时，请参看注释的说明，以便理解编写LED数码管计数(0～9999)程序的方法。
