1 引言
数7钟能长期、连续、可靠、稳定地工作；同时还具有体积小，功耗低等特点，便于携带，使用方便。数字钟是采用数字电路实现对“时、分、秒”数字显示的计时装置，广泛应用于个人家庭、车站、码头、办公室等公共场所，已成为人们日常生活中不可缺少的必需品。由于数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度远远超过老式钟表，钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。传统MCS51系列单片机的所有数据处理都基于一个累加器，因此累加器与程序存储器、数据存储器之间的数据转换就成了单片机的瓶颈；在 AVR单片机 中，寄存器由32个通用工作寄存器组成，并且任何一个寄存器都能充当累加器，从而有效避免累加器的瓶颈效应，提高系统性能。
AVR系列的单片机不仅具有良好的集成性能，而且都具备在线编程接口，其中的Mega系列还具备JTAG仿真和下载功能；含有片内看门狗电路、片内程序Flash、同步串行接口SPI；多数AVR单片机还内嵌了A／D转换器、EEP—ROM、模拟比较器、PWM定时计数器等多种功能；AVR单片机的I／O接口具有很强的驱动能力，灌入电流可直接驱动继电器、LED等元件，从而省去驱动电路，节约系统成本。
2 整体设计思路
利用 Megal6 单片机内部时钟作为时间基准，通过软件编程控制可编程器件Megal6，实现秒、分、时、日、月、年的控制，最终通过LCD液品显示屏显示结果。此外还可以实现时间训整、定时等多种实用功能。整个设计分硬件和软件两大部分。硬件部分采用Megal6单片机作为可编程芯片，1602字符液品作为信号显示；软件部分利用C语言作为设计语言，对Megal6进行编程实现各种功能。
3 硬件设计

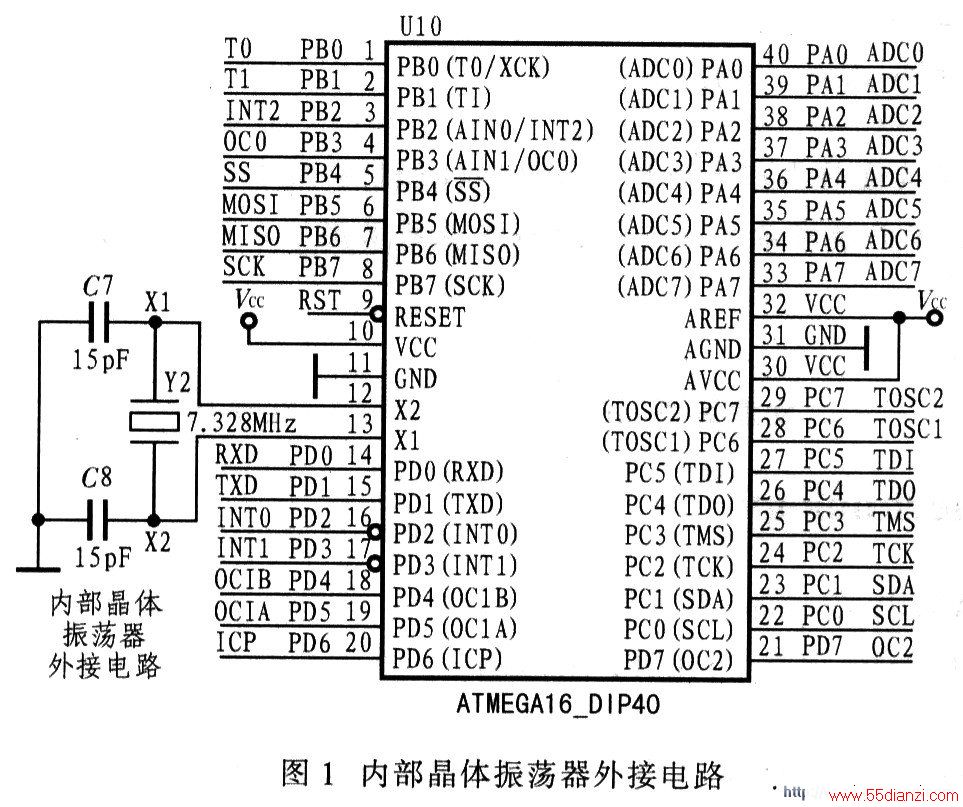

硬件设计电路分解为Megal6单片机、晶体振荡器和802／1602字符液晶显示3个部分，其结构简单，经济实惠。Megal6单片机内部晶体振荡器的外接电路。由两个15 pF的电容C7和C8、晶体振荡器Y2(f=7．328 MHz)构成，其电路如图1所示。图中Xl和X2分别接Megal6的12和13两个脉冲控制端，使得Megal6的内部脉冲电路为 电子时钟 和整个系统时钟提供脉冲。
图1所示给出了采用Megal6单片机外加电源及品体振荡器构成最小单片机系统。配合单片机开发的设计、调试和下载，最终将时钟信息从PB0~PB7端口输出到字符液晶显示。
点击看原图

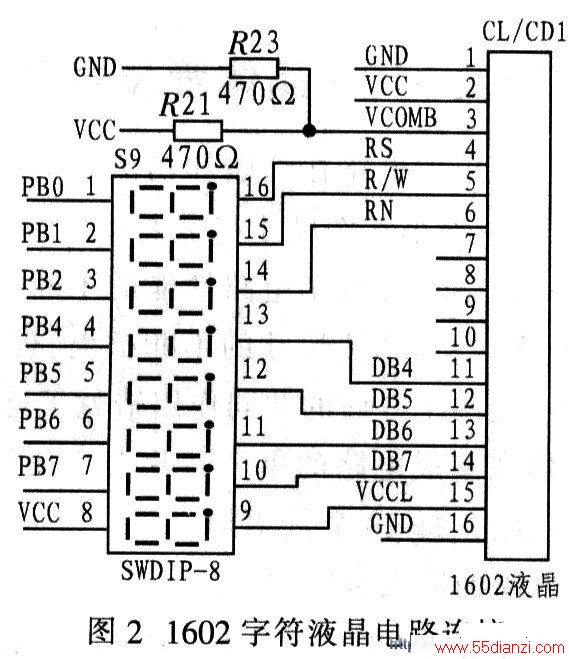

图2给出1602字符液晶作为信号显示部分。字符液晶采用4位模式与单片机的PB端口相连。
4 软件设计及调试

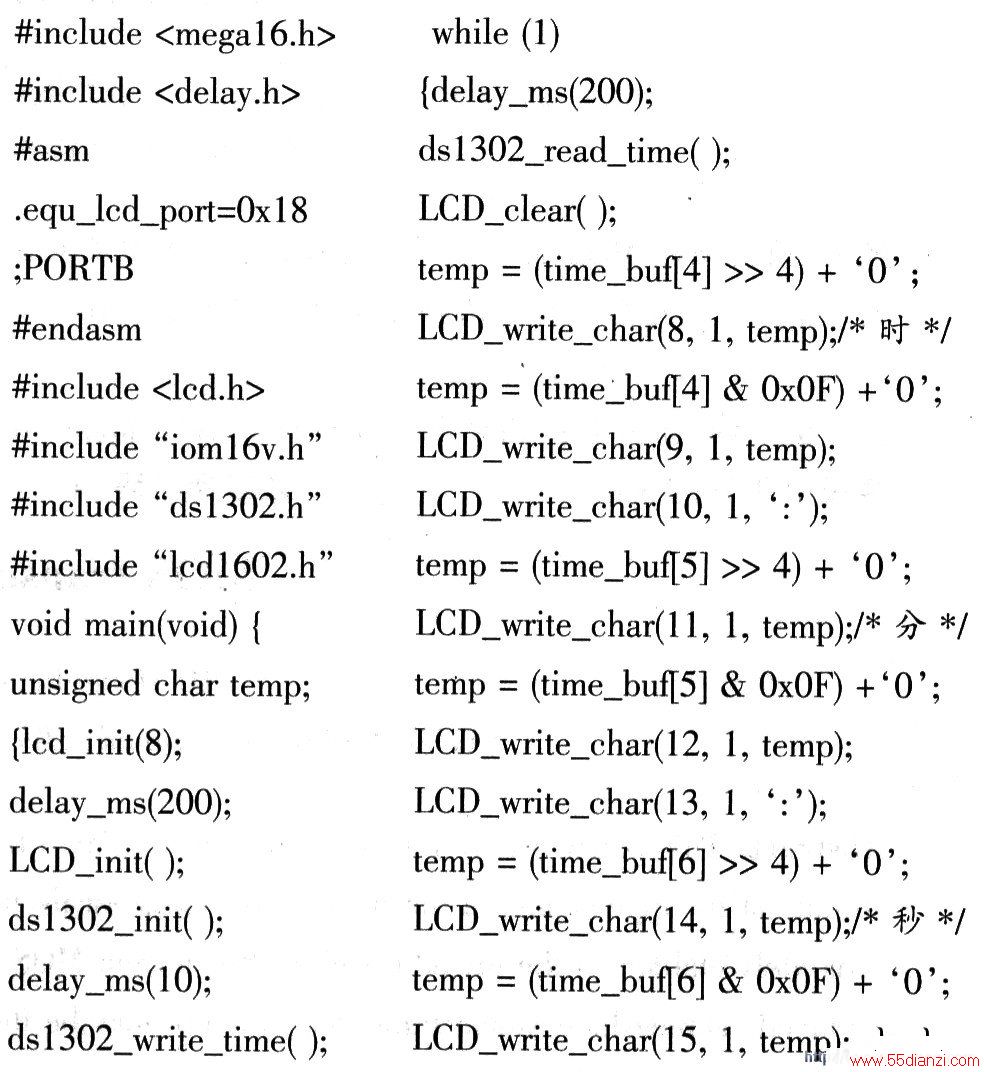

软件设计包括CocleVision AVR编辑软件和AVRStudi04调试、PonyProg2000下载软件等部分。利用ISP将生成程序timer.hex下载到目标板。采用AVR MEDIA嵌入式单片机综合开发器和开发机。其C语言程序如下：
点击看原图
5 结语
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。尤其是AVR单片机可以用高级语言编程，极容易地实现系统移植，并且加快了软件的开发过程。这里以Magel6单片机为核心，辅以必要的电路，采用高级C语言编程，设计了一个简易的电子时钟，南4．5 V直流电源供电，通过LCD液晶能够准确显示时间。
