第一步:运行iCCavr,运行project>>new,新建一个工程,保存为main.prj,保存在新文件夹avr_first下。
第二步:运行Tools>>ApplICation Builder 建立工程的工具。
看到如下图的设置界面。
icc建立avr工程属性设置
将Targat CPU 改为M16,因为我们使用的芯片是mega16
将Xtal speed 改为1.0000 ,我们使用内部晶振,内部晶振频率为1MHz。

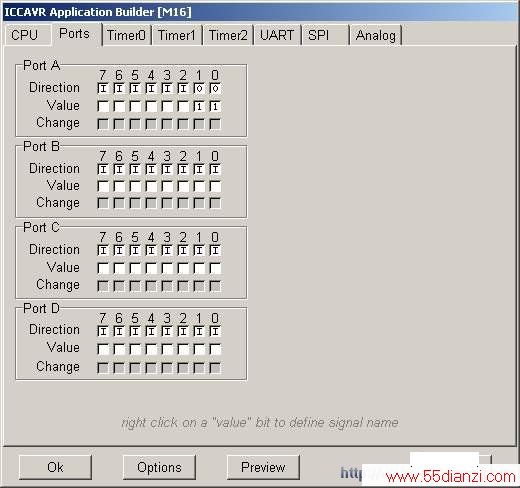

切换到Ports选项,作如下图所示的更改。
Ports选项
意思是使用 单片机 的端口A,使用0和1两个脚输出高电平,因为我们所用二极管是低电平驱动的。
其他项不做更改,点OK完成。
第三步:File>>Save as 保存到你刚才第一步建立的工程的文件夹中。 注意:保存的文件名必须输入后缀名,形式如main.c。
第四步:右键>>add to project
你将看到如下效果: 工程建立完成
第五步:在编辑区添加如下程序代码,
