1. 引言
在工业过程或实验室里,经常需要对多种信号进行同时采集及监测,以便实现性能分析、过程控制、系统恢复等目的。目前,常用的数据采集装置,多采用单片机实现,软件多采用单任务顺序机制,这使得系统不仅处理能力有限,而且存在稳定性差的问题。以嵌入式计算机为核心的嵌入式系统由于具有体积小、性能好、功耗低、可靠性高以及面向行业应用的突出特征,成为继 I T网络技术之后,又一个新的技术发展方向 [1]。
本文以嵌入式 S3C2410为核心芯片,设计和实现了一种高速、高精度且具有一定处理能力的数据采集处理系统,并将其应用于工业过程水位和温度的实时监测。
2. 系统总体设计

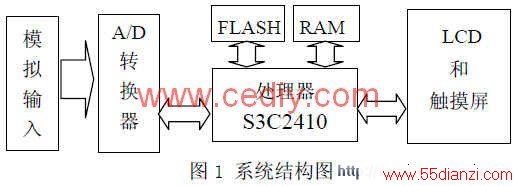

本设计采用以 ARM9为核心的 S3C2410作为数据采集与处理的核心,主要包括以下四个模块:信号采集、数据存储、数据显示、数据传输。模拟信号通过放大电路再输入到 S3C2410处理器片内 A/D转换器,经过处理结果以动态波形的形式显示在 LCD上,并用触摸屏控制显示方式。同时通过串口发送给 PC,在 PC上用 VC++编写的程序对数据进行显示、存储等后续处理。系统结构如图 1所示。


3. 硬件电路设计

温度和水位的测量用的是变送器。以温度变送器为例,本系统选用的是北京赛亿凌科技有限公司的 STY系列一体化温度变送器,它的测量范围是 0~150℃,它的输出是一个与被测温度成线性关系的 4~20mA的恒流信号。

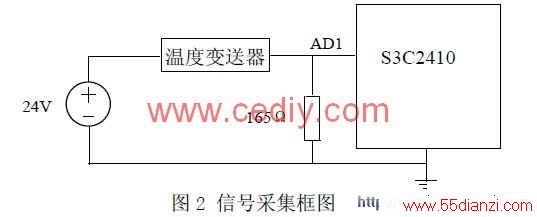

为了满足测量要求,在温度变送器的两个输出端之间接一个电阻,使其输出的电流信号转换成电压信号,考虑到 S3C2410内部 A/D转换器的输入范围是 0~3.3v,因此选用 165 Ω的电阻。电路连接图如图 2所示。

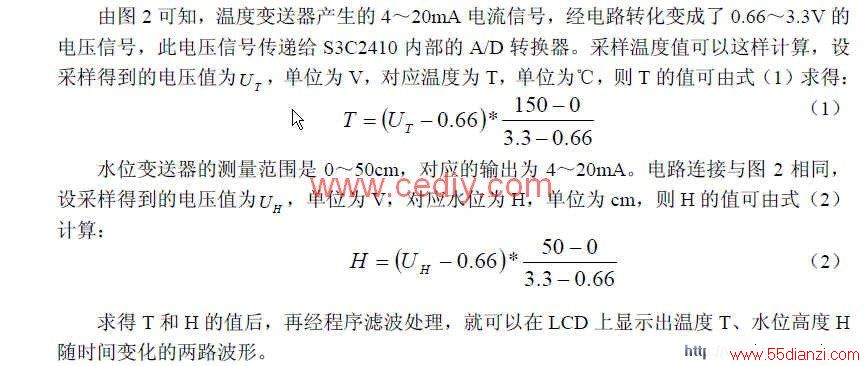

由图 2可知,温度变送器产生的 4~20mA电流信号,经电路转化变成了 0.66~3.3V的电压信号,此电压信号传递给 S3C2410内部的 A/D转换器。采样温度值可以这样计算,设采样得到的电压值为UT,单位为 V,对应温度为 T,单位为℃,则 T的值可由式( 1)求得:
