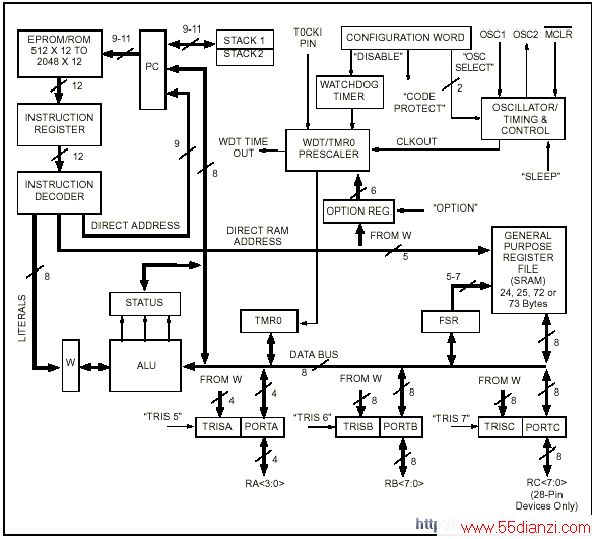

从图中可以看到,PIC16C5X有个特点,就是把数据存储器RAM当作寄存器来寻址使用以方便编程。寄存器组按功能分成二部分,即特殊寄存器组和通用寄存器组。特殊寄存器组包括实时时钟计数器RTCC,程序计数器PC,状态寄存器Status,I/O口寄存器以及存储体选择寄存器FSR。这些寄存器稍后我们还要详细论述。
PIC总线结构采取数据线(8位)和指令线(12位)独立分离的哈佛(Harvard)结构。这样可使单片机的指令速度得到提高。当一条指令在ALU中执行时,下一条指令已经被取出放到指令寄存器等待执行了。算术逻辑单元ALU和工作寄存器(W)承担算术逻辑操作任务。
PIC16C5X提供二级堆栈(Stack),所以子程序调用只有二层。使用时一定要注意这点,否则程序运行将失去控制。
