引言
随着表面贴装技术（Surface Mounted Technology，SMT）的不断优化及贴片元器件制作工艺的迅速发展，贴片机在电子制造业中的应用日益突出。CM402型高速贴片机是由日本松下公司研发和生产，针对某些特定工件、按特定工序进行批量加工的专用设备。根据笔者为期两周的现场调查和论证，传统CM402型高速贴片机在拼接料生产过程中，若出现拼接料检知停止时，停机扫料的时间将影响到生产效率。通过认真分析该设备的工序流程及阅读其用户手册，可将此拼接料检知、停机扫料程序进行技术改造，并在原有电控系统上利用PVS控制系统替代Timer（计时器），可实现接料不停机控制功能，从而可提升其生产效率。
本文以利用PIC16F628单片机构成PVS控制系统为例，从硬件系统设计和软件系统设计入手，给出了印制电路板图、电路原理图及源代码。
硬件系统设计
该PVS控制系统以PIC16F628单片机为核心，由PIC16F628单片机及其外围元器件、电源模块、继电器模块组成，印制电路板和电路原理图如图1、图2所示。
图1 印制电路板

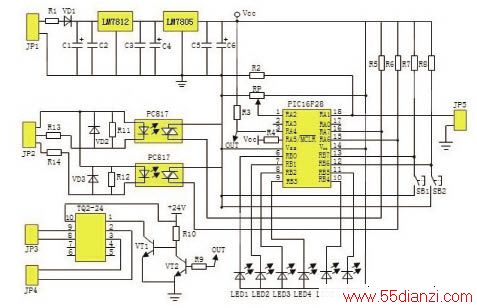

图2 原理图
