电气控制与PLC应用考试试卷(2)

电气控制与PLC应用考试试卷(2)

点击数:7330 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   PLC培训资料

5、设计3人参加的智力竞赛抢答器控制程序。
控制要求是:主持人按下开始按钮后进行抢答,先按下抢答按钮者相应的指示灯亮,同时联锁住其他参赛者,只有主持人按下停止按钮时才能将状态复位。试绘出I/O表和梯形图。

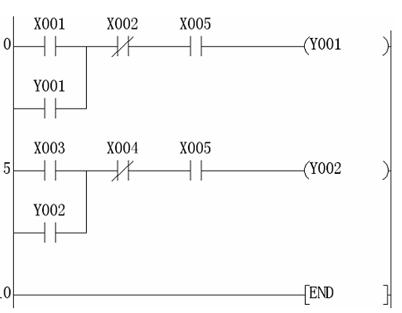

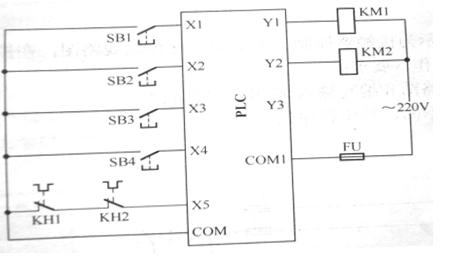

6、某台设备电气接线图如下图所示,两台电动机分别受接触器KM1、KM2控制。系统控制要求是:两台电动机均可单独启动和停止;如果发生过载,则两台电动机均停止。第一台电动机的启动/停止控制端口是X1、X2;第二台电动机的启动/停止控制端口是X3、X4。试编写PLC控制程序(梯形图)。




答:

上一页  [1] [2]
