PLC和变频器应用技术试题

PLC和变频器应用技术试题单

试题名称：用PLC和变频器实现小车自动控制系统的设计、安装与调试
一、考核要求：
1、要求：根据给定的电器元件及仪器、仪表，在规定的时间内完成设计、安装与调试等工作，达到试题规定的要求。
2、时间120分钟

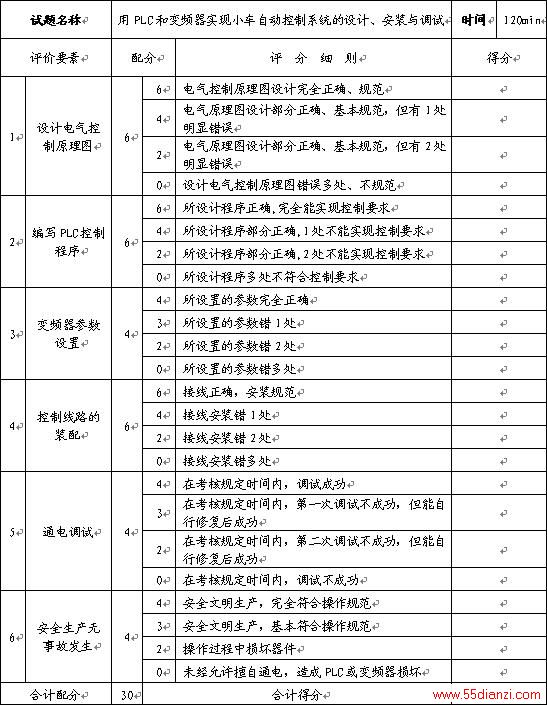

二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分，在规定的时间内考核不得延迟。
三、控制要求：
1.小车所停位置号小于呼叫号时，小车右行至呼叫号处停车；
2.小车所停位置号大于呼叫号时，小车左行至呼叫号处停车；
3.小车所停位置号等于呼叫号时，小车原地不动；
4.具有左行、右行定向指示、原点不动指示；
5.起到前报警信号，报警5s后方可左行或右行；
6.小车起动加速时间为6S、减速时间为8S；（设置变频器加减速时间实现）
7.小车具有正反转点动运行功能，点动运行频率为15HZ；
8．具有小车行走位置的七段数码管显示。

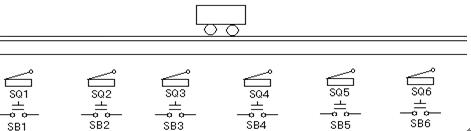

9．具有变频器故障保护功能。小车位置示意图如下：

四、考核内容：
1.设计出电气控制原理图；

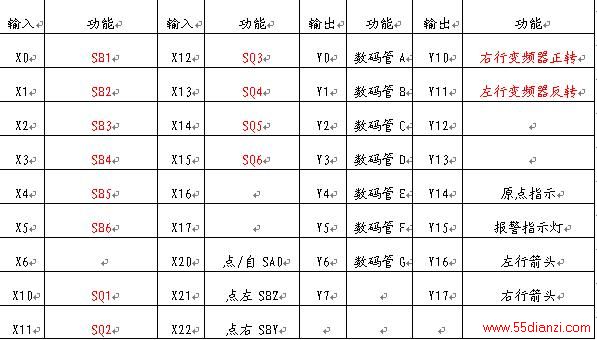

2.编写出PLC（三菱FX2N-64MR）控制程序及相应PLC的I/O分配表；
3.按电气控制原理图完成控制线路元器件安装、配线；

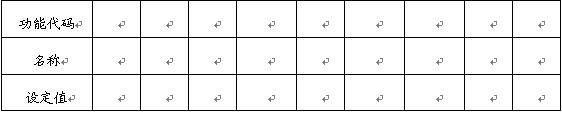

4.设置驱动小车电动机的变频器(富士FRN0.4G11S-4CX)控制参数；
5.现场调试，通电试车。

PLC和变频器应用技术答题卷
试题名称：用PLC和变频器实现小车自动控制系统的设计、安装与调试

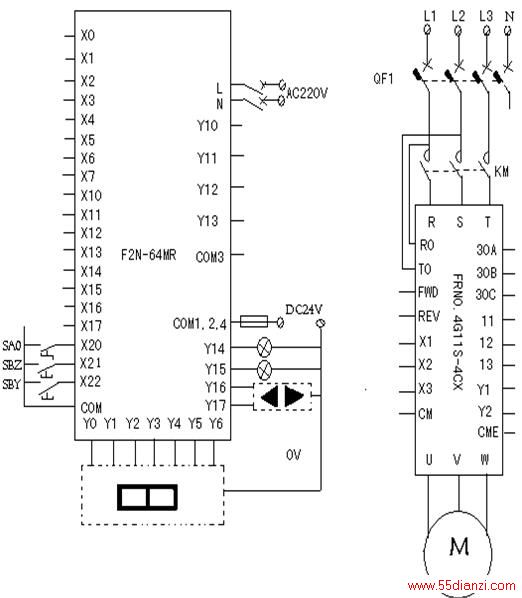

一、 根据控制要求，设计出电气控制原理图（补画出包括PLC、变频器接线原理图及电源控制电路原理图）

                          　　　　　　　　　　　　　　　　　　　　　　　　 考评员（签名）：
