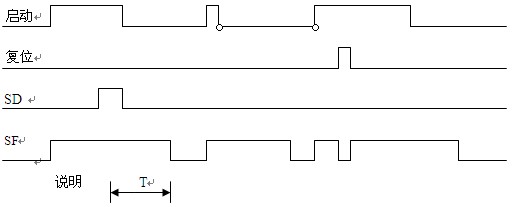

plc试题一.回答问题(10分)1. PLC控制与继电器控制相比有什么优点? 2. 简述PLC的循环控制原理。 3. S5与S7有几种定时方式?各是什么? 4. OB1OB100有什么不同?如何使用? 5. S7系列PLC有几类比较功能?几种比较方式?各是什么? 二.标出下图所示PLC配置的I/O地址。(10分)电源PS307CPU315-2DP模拟输入模板8X+/-10V数字输入模板32X24VDC数字输入模板16X24VDC数字输出模板32X24VDC数字输出模板16X24VDC 三.画出所给PLC程序的梯形图。(10分) 四.写出下面梯形图对应的PLC指令(10分) 五.补充下图所示的波形图。(10分)
六.编写自动门控制的PLC程序。控制要求如下。(20分)1. 自动门由电机打开K1(Q2。0)或关闭K2(Q2。1)。2. 自动门具有开门限位B1:(I0。1)和关门限位B2:(I0。2)。B1与B2均为常闭状态。S1(I0。0)为停止按钮3.“有人”时B3为“1”。有人时自动门立刻打开。超过10秒无人时自动门将关闭。关门期间如果再“有人”时自动门重新打开 七.编写程序。(15分)1. 把DB10的DBW2的内容左移三位后与MW100做加法运算,运算结果送入DB12的 DBW10。 2. 如果DB25的DW100的内容大于零,程序转移执行FC20。 八.画出下图电路的PLC控制电路。给出I/O赋值表。并写出对应的STEP 5程序。(15分)
