PLC 试 题 (三菱FX PLC)
一、选择题(共20分)
1、一般而言,FX系列PLC的AC输入电源电压范围是多少?
A．DC24V B. 86-264VAC
C．220－380VAC D. 24VAC－220VAC
2．三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少
A．1A B.200 mA C.300 mA D.2A
3.十六进制的D,转变为十进制是多少?
A．31 B。32 C。13 D。29
4.FX主机,读取特殊扩展模块数据,应采用哪种指令
A.FROM B.TO C.RS D.PID
5. FX系列PLC中SET,表示什么指令
A.下降沿 B.上升沿 C.输入有效 D.置位
6. STL步进是顺控图中, S0—S9的功能是什么
A.初始化 B.回原点 C.基本动作 D.通用型
7. FX系列PLC中,16位加法指令应用
A.DADD B.ADD C.SUB D.MUL
8.M0—M15中,M0,M2数值都为1,其它都为0,
那么,K4M0数值等于多少
A.10 B.9 C.11 D.5
9.M8002是归类于
A.普通继电器 B.计数器 C.特殊辅助继电器 D.高速计数器
10.触摸屏实现数值输入时,要对应PLC内部的
A.输入点X B.输出点Y C.数据存贮器D D.定时器
二、填空题（每空1分，共30分）
1、PLC的最基本的应用是用它来取代传统的_____ ____进行____ __控制。
2、PLC的输入模块一般使用____________来隔离内部电路和外部电路。
3、如果系统负载变化频繁，则最好选用____________型输出的PLC。
4、继电器型输出的特点是，_________大，但输出频率_______，寿命_____。
5、对于系统输出的变化不是很频繁，建议优先选用____________型输出模块。
6、PLC的最基本的应用是用它来取代传统的____________进行____________控制。
7、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是 单元，其输入输出总点数为 点，其中输入点数为 点，输出点数为 点；其输出类型为 。
三、程序设计题（每题10分，共60分）
1、设计蜂鸣器声音程序，具体要求是当M0闭合后，由Y0输出负载上的蜂鸣器开始以响1S停1S的周期（占空比为1：1）鸣叫。试设计出相关的梯形图。
2、测试漏电断路器的分断时间(mS)放在D0， 如果小于10mS,Y0通； 如果大于等于10小于50mS,Y1通；如果大于等于50小于100mS,Y2通； 如果大于等于100mS,Y3通，设计梯形图。
四、分析题：（10分）
当前在电机在电气零点，X0接通，步进电机到达A点，X1接通，步进电机到达B点，B点的坐标值是多少？
| X0
|-------||--------[DRVA K1000 K1500 Y0 Y2]-|
| |
| X1 |
|-------||---------[DRVI K500 K1000 Y0 Y2]-|
五、设计题（20分）

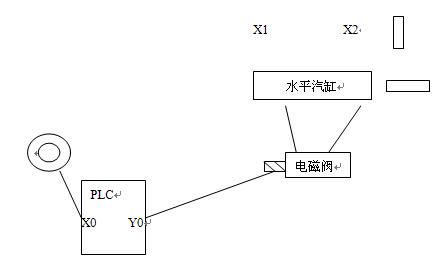

测试装置如图所示，按一下启动按钮X0，水平汽缸右行Y0，左限位X1、右限位X2，启动，水平汽缸右行，碰到限位开关X2,水平汽缸左行，碰到限位开关X1, 水平汽缸再右行,右行左行为一个循环,循环5次后停止。要求：
设计控制系统的顺序功能图。
