一、填空选择题：（共6小题，每空1分，共18分）
1. PLC是一种工业控制计算机，它的基本结构是由___、___ 、存储器和___ 组成。
2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、____________输出型和 输出型。
3. PLC用户程序的完成分为___ 、___
三个阶段。这三个阶段是采用 ___工作方式分时完成的。
4. PLC的编程语言常用的有 ___、______________和功能图语言及高级语言。
5. PLC的控制系统构成主要由输入设备、___________和____________等三部分。
6. 型号为FX1s-20MR的PLC，它表示的含义包括如下几部分：它是___单元，其输入输出总点数为___点，其中输入点数为___点，输出点数为 ___点，其输出类型为___ 。
二、单项选择题：（共6小题，每小题3分，共18分）
1. 下列结构中，不属于PLC的基本组成结构的是（ ）。
A. CPU B. 输入、输出接口 C. 存储器 D. 定时器
2. 三菱公司PLC的型号为FX2N-48MR，则它的I/O总点数为（ ）。
A. 48 B. 4 C. 8 D. 不能确定
3. 继电接触式控制电路可以翻译成PLC的（ ）程序。
A. 助记符 B. 梯形图 C. C语言 D. 汇编语言
4. 下列不属于FX2N系列PLC的编程元件的是（ ）。
A. 输入继电器X B. 输出继电器Y
C. 辅助继电器M D. 热继电器FR
5. 某PLC的输出接口是晶体管电路，则其输出可驱动（ ）负载。
A. 交流 B. 直流 C. 交、直流 D. 不能确定
6. 三菱PLC的内部实时时钟数据存放的寄存器为 （ ）。
A. D0-D20 B. D30-D40 C. D8000-D8090 D. D8013-D8019
三、判断题：如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×”（共5小题，每小题2分，共10分）
1. PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。 ( )
2. 把应用程序写入PLC中，可以在线编程也可以离线编程。 （ ）
3. 在PLC控制中可利用PLC内部定时器来取代低压电器时间继电器来实现时间控制。
（ ）
4. 在FX2N—20 M R的PLC中设置有输入继电器X430、输出继电器Y480、辅助继电器M790。 （ ）
5. 输出接口为晶体管输出的PLC可以驱动交流负载。 （ ）
四、分析题（满分10分）
试分析图1所示PLC的硬件接线和程序实现对三相异步电动机的正转长动控制的工作原理，包括起动、停止和过载保护实现原理。其中SB1为正转起动按钮，SB2为停止按钮。KM1控制电动机正转。
图1
五 编程题（每小题10分，满分20分）

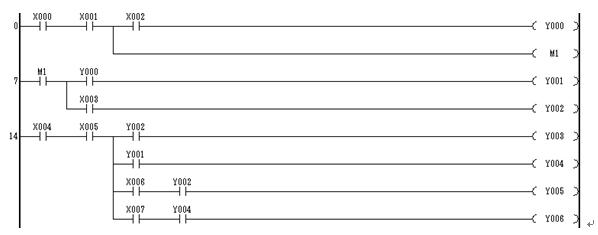

1、试分析编写图2所示梯形图对应的语句指令表程序。
图2

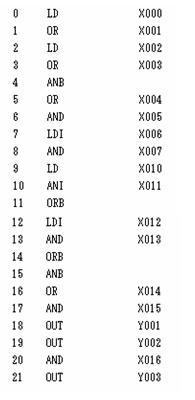

2、试分析编写图3所示语句指令表对应的梯形图程序。
图3
五、改错题（满分10分）
试分析图4所示PLC梯形图程序的错误所在，在图中标出错误位置，并在图左侧空白处改正之。
图4
六、设计题（满分14分）
试用三菱FX2N系列的PLC实现两台三相异步电动机的顺序起动，同时停止的控制线路。具体要求如下：
1. M1电动机启动12秒后，M2电动机自行起动；M1、M2电动机同时停止。
2. 画出PLC的I/O接线图；
3. 编制梯形图程序；
4. 编写语言指令程序。
