电气控制与PLC应用考试试卷（2）

 一、填空题：
1、三相异步电动机机主要由    定子      和     转子     组成。
2、执行指令“SUB  K50  K10  D1”后，D1数据寄存器的操作数是  40    。
3、在PLC的面板上，POWER指示灯亮表示电源正常状态、RUN指示灯亮表示运行状态。
   BATTY指示灯亮表示：内部电源耗尽 PROGE亮表示：程序运行错误。
4、K2M0组成  8 位字元件，最低位是 M0   ，最高位是  M7   。
5、在变址寄存器中，当V0=14，Z0=10时，D6V0是   D20  ，D10Z0是   D20     。
6、FX2N - 16MR表示为  FX2N      系列的基本单元，I/O总接口数为  16  。
7、PLC硬件结构主要由CPU  、 存储器  、I/O接口、通信接口和电源组成。
8、梯形图的编程规则：上重下轻  、左重右轻。
10、子程序以P开头，以返回指令SRET结束，子程序编写在FEND 指令后面。
11、执行指令“ADD  K50  K20  D1”后，D1数据寄存器的操作数是   70   。
13、利用PLC基本指令对梯形图编程时，通常按从左到右  、 自上而下的原则进行。
14、比较类指令包括三种，即接点比较指令、 组件比较 指令和 区间比较 指令。
15、M8000作用是  运行监控、M8002作用是初始脉冲、INC作用是加1。
16、PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部   常开     和   常闭     触点供编程使用。
17、PLC中的两条步进指令是  STL      和   RET
18、FX系列PLC，脉冲执行方式传送指令是  MOVP      。
19、PLC程序中手动程序和自动程序需要     互锁    。
20、FX系列PLC，32位的数值传送指令是  DMOV  。
21、主控、主控复位指令分别是（MC  MCR）
22、PLC中 每一个扫描周期分为 输入采样 、程序执行、 输出刷新、。
二、问答题：
1、简述PLC的周期扫描 工作方式？
答： PLC采用逐行循环扫描的串行工作方式，每一个扫描周期包括输入采样、程序执行和输出刷新3个阶段。

2、什么叫同步转速？什么叫作转差率？电动机的转速n增大时，转差率S怎样变化？
答：旋转磁场的转速叫同步转速。电动机转子的转速与旋转磁场转速之差叫做转速差，转速差与同步转速的比值叫转差率，用S表示，即S=n0-n/n0

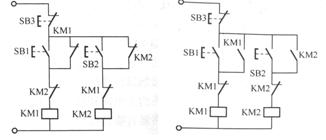

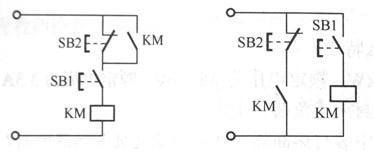

3、写出梯形图对应的指令表，找出程序中启动接点、停止接点、自锁接点。

启动接点是X0，停止接点X1、自锁接点Y0、Y1。

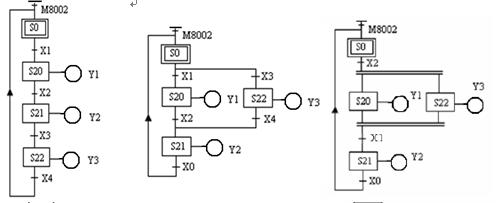

2、什么叫状态流程图？状态流程图包括几方面？
答：状态流程图是描述顺序控制功能的图解表示法，状态流程图主要由状态（工步）、有向连线、转换条件组成。

3、写出对应的指令表，并分析Y0几秒后接通？

答：20秒后接通。

4、说明FX2N - 48MT型号中48、M、T的意义，并说出它的输入、输出点数各是多少

答：M表示为FX2N系列的基本单元、T表示晶体管输出；输入、输出点数各是24。
