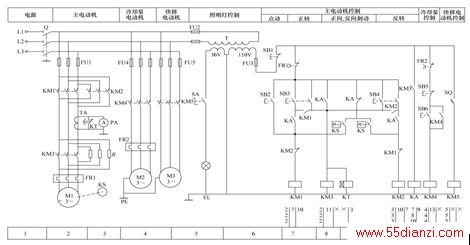

14、设计一控制电路，控制一台电动机要求：（1）可正反转；（2）可正向点动，两处起停控制；（3）可反接制动；（4）有短路和过载保护。 15、分析下面电气控制原理图，回答：

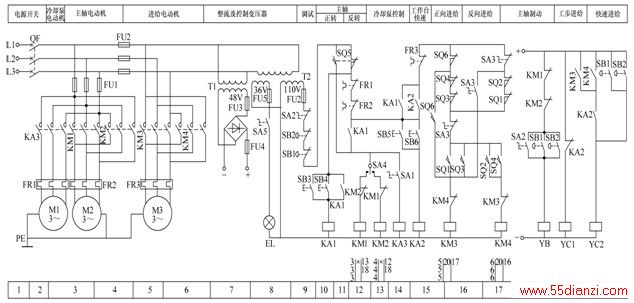

（1）主电机M1采用什么起动方式直接启动；（2）主电机M1采用制动方式电气制动；（3）电动机M3为什么可以不用设过载保护因为在非工作状态下工作，且为段时间工作；（4）电流表PA为什么要KT常闭触点端接为了保护电流表；（5）触点表对分析电路起什么作用；动态指示电动机运行工作的线电流检查电机是否正常工作（6）EL电源指示灯、HL信号灯、PE接地、KS速度及电器是什么电器元件的文字符合；（7）主电机M1主电路中串联电阻R起什么作用。限流16、分析下面电气控制原理图，填空：

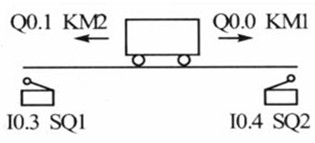

(1)、___ SA4 __是主轴电动机M2转动方向的选择开关。(2)、_ SB1 _、_ SB2 _按钮用于主轴电动机M2的两地停止控制；(3)、___SB3 _、_ SB4 ___按钮用于主轴电动机M2的两地起动控制；(4)、__ SQ5 用于主轴电动机M2的变速冲动（点动）控制；(5)、___ KA3 _用于冷却泵电机M1的起停控制；(6)、___ SA2 _用于上刀制动；(7)、___SQ6 _用于主轴电动机M3的变速冲动控制；17、低压电器是用于交流 1200 V、直流 1500 V级以下的电路中起通断、保护、控制或调节作用的电器产品。18、异步电动机的起动控制有 直接启动 与 减压启动 两种方式。19、制动停车的方式有 机械制动 和 电气制动 两种。20、常用的电气制动有能耗制动和反接制动两种。1、PLC控制小车自动往返运动应用实例。 （1）控制要求：小车有左起动和右起动两个起动按钮，当按下其中一个起动按钮后，要求下车会自动往返于两个限位开关SQ1和SQ2间，往返10次后小车自动停止，往返间，如果按下停止按钮，小车立即停止。

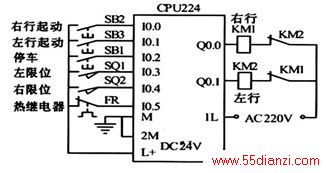

（2）PLC输入/输出地址分配输入（I）输出（Q）输入地址含义输出地址含义I0.0右起动按钮Q0.0右行（电机正传）I0.1左起动按钮Q0.1左行（电机反传）I0.2停止按钮 I0.3左限位开关 I0.4右限位开关 I0.5热继电器 （3）PLC外部接线图

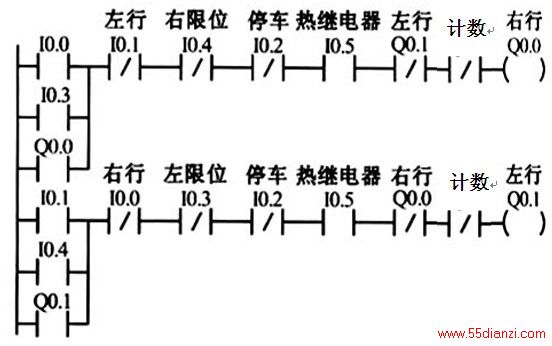

（4）梯形图程序

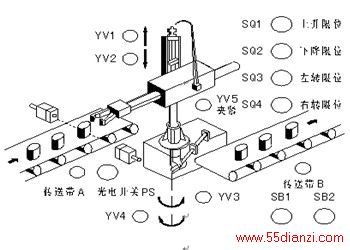

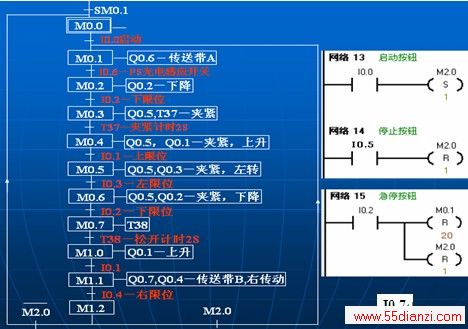

（1）、控制要求分析：按起动按钮后，传送带A运行直到光电开关PS检测到物体，才停止，同时机械手下降。下降到位后机械手夹紧物体，2s后开始上升，而机械手保持夹紧。上升到位左转，左转到位下降，下降到位机械手松开，2s后机械手上升。上升到位后，传送带B开始运行，同时机械手右转，右转到位，传送带B停止，此时传送带A运行直到光电开关PS再次检测到物体，才停止……循环 。（2）、I/O分配：输入（I） 输出（O）起动按钮： I0.0 上升YV1：Q0.1 停止按钮： I0.5 下降YV2：Q0.2上升限位SQ1：I0.1 左转YV3：Q0.3下降限位SQ2：I0.2 右转YV4：Q0.4左转限位SQ3：I0.3 夹紧YV5：Q0.5右转限位SQ4：I0.4 传送带A： Q0.6光电开关 PS： I0.6 传送带B： Q0.7急停按钮： I0.7（3）、功能顺序图：

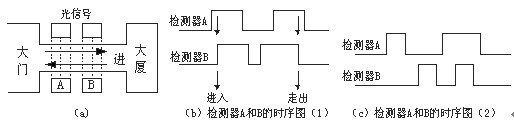

2）、设计一个简易 6 位密码锁控制程序，具体控制要求如下： 6 位密码预设为 “ 615290” （可设定十个按钮分别为 0~9 ）；住户按正确顺序输入 6 位密码，按确认键后，门开； 住户未按正确顺序输入 6 位密码或输入错误密码，按确认键后，门不开同时报警； 按复位键可以重新输入密码。 3）、设计一个上下班打铃程序，要求每天上午 8 ： 00 ，中午 11 ： 30 ，下午 1 ： 00 和 5 ： 00 发出铃声，每次时长 20s ，双休日不打铃。 本文关键字：暂无联系方式PLC培训资料，plc技术 - PLC培训资料
