打开MMC读卡软件内的文件
用“MMC读卡软件”读出来的文件是一个后缀名为S7ing的文件,这种映像文件是编程软件需要转换才可能打开。操作如下:
1、运行“S7 MMC卡转换与解密软件”,点击“文件”下的“打开”,选择所需读出的S7ing文件。
2、点击“转换”下的“S7ing到WLD”这时就会弹出完成消息框,点击“确定”按钮,OK了转换过程已完成。

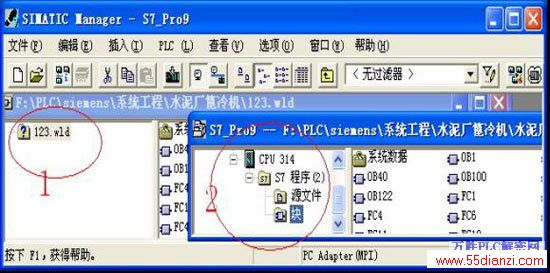

3、运行S7 300 400的编程软件的管理器“simatic manager”,在“文件”选项里“存储卡文件”点击“打开”,选择刚才把转换的*.wld文件,程序虽然是找开了,人是硬件组态看不到。
MMC读卡软件文件的还原转换
1、当打开的卡文件只有文件名,没有CPU型号及硬件组态,可以使用仿真软件转换,如果你没有安装西门子公司的PLCSIM仿真软件那现在就请“点击下载”,安装完后管理器的右上角就会出现一上指示图标,点击一下更可启动。
先不要启动仿真软件,下面是复制图中右框里的所有块,包括系统数据块,接下来点击“文件”下“新建项目向导”,不必选择对话框中CPU型号及其他选项。直接“确定”即可。到这里就需要启动仿真了!启动后点击下载按钮,这样一路“确定”、“是”便把工程下载到了仿真机里了。
