1 引言
在冰箱生产线的设备中，真空吸塑成型机系统使用非常普及，对每种不同的冰箱内胆型号都要对生产工艺的参数和模具进行调整，随着PLC的国产化和成本的不断降低，PLC在工业生产线的节能及提高生产效率等方面起到日趋重要的作用。
目前在工业领域能源问题已成为中国未来发展的主要瓶颈，而台达自动化及驱动系统(产品)对生产制造型企业的节能降耗方面有一定的推进作用。针对真空吸塑成型机控制系统的工作环境和节能性要求，使用台达公司的DVP EH2系列PLC和台达公司的DOP-A系列触摸屏组成新的控制系统。应用了新的控制系统后，提高了生产效率约22%、降低了故障率及节约电能约10%。
台达DVP EH2系列PLC以非常高的可靠性和低成本优势成为工业生产现场控制器的首选。它能适应各种强电磁干扰及高温度，高湿度的现场环境。
2 控制系统构成
本系统核心采用台达PLC DVP80EH00T2模块，再加入数字量扩展模块DVP32HP11T及模拟量输入模块DVP04TC-H2，模拟量输出模块DVP04DA-H2组成。 共扩展6个模块（4块DVP32HP11T+ DVP04TC-H2 + DVP04DA-H2组成）。
DVP80EH00T2模块有两个通讯接口（RS485/RS232）相容Modbus ASC‖/RTU通讯协议 。在应用上非常方便，一个用于触摸屏的通讯；另一个作为自由口通讯，通过编写程序与台达DT温度控制器及检测仪表之间进行串行通迅。
人机界面采用触摸屏DOP-A10TCTD，设计简单。为确保可靠的与台达DVP80EH00T2模块通讯，建议使用台达公司的专用通迅电缆做通讯线。本系统中触摸屏与PLC采用三线制接口（RS232）通讯，实际通讯距离可以达到15米。
3 控制策略及工艺
（1）主界面介绍：如图1所示,开机进入系统主界面选择需要的工作方式。如选择英文工作模式，进入如图 2所示的英文界面；如选择调整界面或是选择手动界面系统就会进入相应的控制界，用于装模调试和手动复位工作。
（2）当系统进入自动运行控制后，可以通过观察位状态指示灯，来了解真空吸塑成型机的运行情况。循环起动多功能按钮能在不同的运行状态下完成循环起动、加热结束、冷却结束三种功能。
（3）自动工作循环动作顺序,如图1所示。

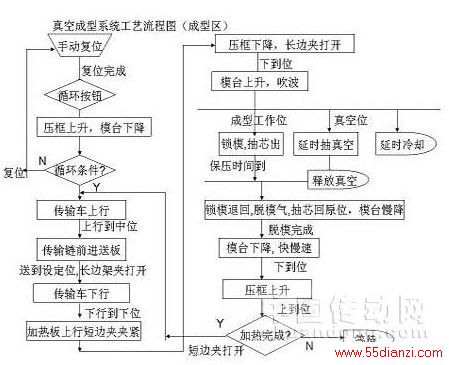

图1自动工作循环动作顺序图

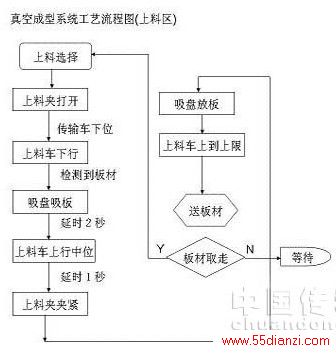

图2 真空成型系统工艺流程图（上料区）
在执行循环动作时如发生意外可以按急停按钮，循环动作会立即停止；所有动作在触摸屏动态监控界面上都有模拟监控显示。
（4）参数调整：通过触摸屏参数调整界面对生产工艺中的产品型号、动作时间设定、温度设定、压力和速度设定、加热板加热位置及加热功率百分比。
（5）配方型号选择画面：根据工装模具选择符合的型号保存或打开配方。 其它的功能界面根据屏幕提示操作。
