1 引言
模拟屏能简单、明了地反映现场的实时数据和状态信息，应用十分广泛。为了使现场信息及时、准确、动态地显示在模拟屏上，要求数据采集设备和模拟屏之间进行通信。
现场信息量比较大，如果每个信号都独立连接到模拟屏，信号线数量多、耗线多，不经济，走线不便，故障率高，采用串行通信可克服以上缺点。
现在通信方式多种多样、速度越来越快，但串行通信在控制范畴一直占据着极其重要的地位。它不仅没有因时代的进步而淘汰，反而在规格上越来越完善、应用越来越广，长久不衰。与并行通信相比，它传输速度慢（并行一次传8位，串行传1位），但并行通信数据电压传输过程中，容易因线路因素使标准电位发生变化（常见的电压衰减、信号间互相串音干扰）。传输距离越远，问题越严重、数据错误越容易发生。相比之下，串行通信处理的数据电压只有一个标准电位，数据不易漏失。
常用的串行通信有两种，一种为rs232，另一种为rs422/485。工业环境常会有噪声干扰传输线路，在用rs232进行数据传输时，经常会受到外界电气干扰而使信号发生错误。rs232串行通信的信号标准电位是参考接地端而来的，干扰信号在原始信号和地线上均会产生影响，原始信号加上干扰信号后，依然传送到接收端，而地线部分的信号则不能传送到接收端。因此，信号便发生了扭曲。rs422/485传输的是差分信号，在发送端分成正负两部分，到达接收端通过相减，还原成原来信号，两条信号线受到的干扰的程度相同，这就防止了噪声干扰。本文以plc和模拟屏通信为例介绍通过rs485实现点对点串行通信。
2 模拟屏的通信规约及设备
（1）通信规约
rs232c/485串行口:速率9600bps，1位起始位，8位数据位，1位停止位，无奇偶校验位;传输报文内容以字节为单位，在信道中的传送顺序是:低字节先送，高字节后送;字节内低位先送，高位后送;数据格式为16进制数;异步通信。
（2）设备
开关量处理器;开关量指示灯;模拟量处理器;模拟量显示器;时钟;通信处理器;中央控制器。
3 信息传输途径设备和功能

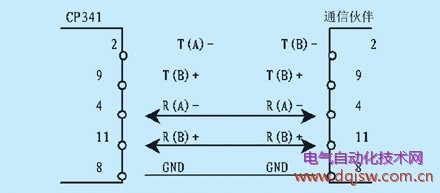

（1）途径:数据采集通过plc完成，plc向模拟屏传输数据，控制模拟屏状态。rs485连接图如图1所示:

图1 rs485连接电缆图
（2）主要相关设备:中央处理器cpu 314;点到点通信模块cp341-rs422/485。
（3）功能:—向模拟屏发送模拟量数据;—向模拟屏发送开关量信息;—控制屏状态，包括:全屏亮暗、全屏信号分合、变位帧闪光;—设定和改变时钟时间。
4 通信实现的方法
4.1 初始化
就串行通信而言，交换数据的双方利用传输在线的电压改变来达到数据交换的目的。如何从不断改变的电压状态中解析出其中的信息，双方必须有一套共同的译码方式，遵守一定的通信规则。这就是通信端口初始化。
