西门子S7-200PID的问题，调试过程中出现输
点击数：7554 次 录入时间：03-04 11:35:38 整理：http://www.55dianzi.com 西门子plc应用
用PID引导做的PID程序，量程为0~500，设定值为300，P0.5，I10，d0。具体的表现见附件图片。输出经常出现骤降的现象。如果P值越大，骤降的越厉害。但很小的时候，如0.1的时候也有，但这样就起不到调节的作用了。所以这个骤降现象不知道是什么情况引起的。

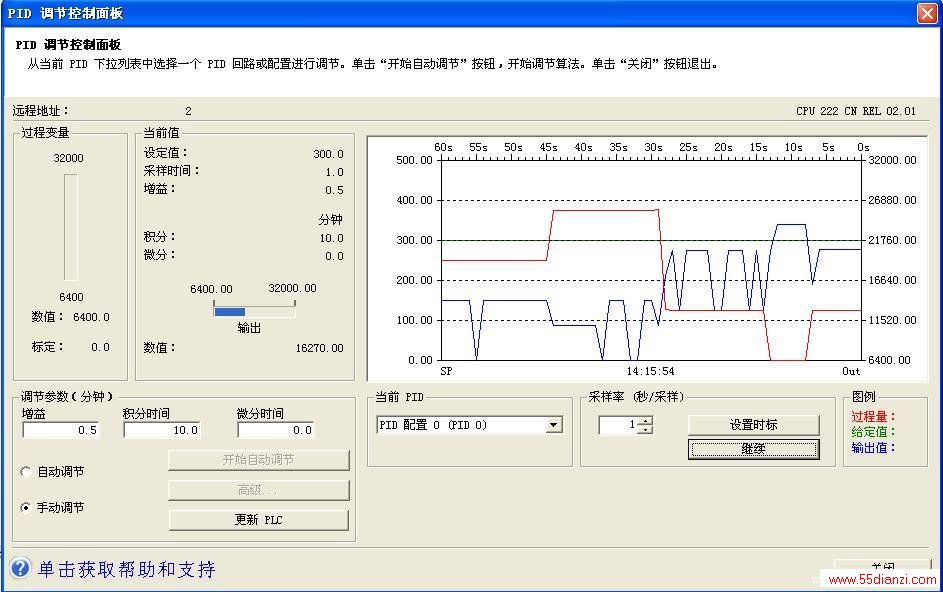

图一：无输入时的输出

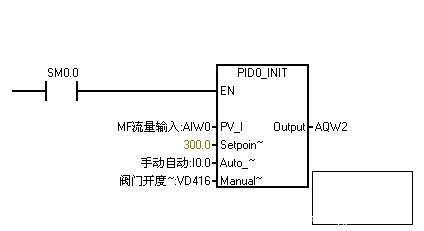

图二：PID程序

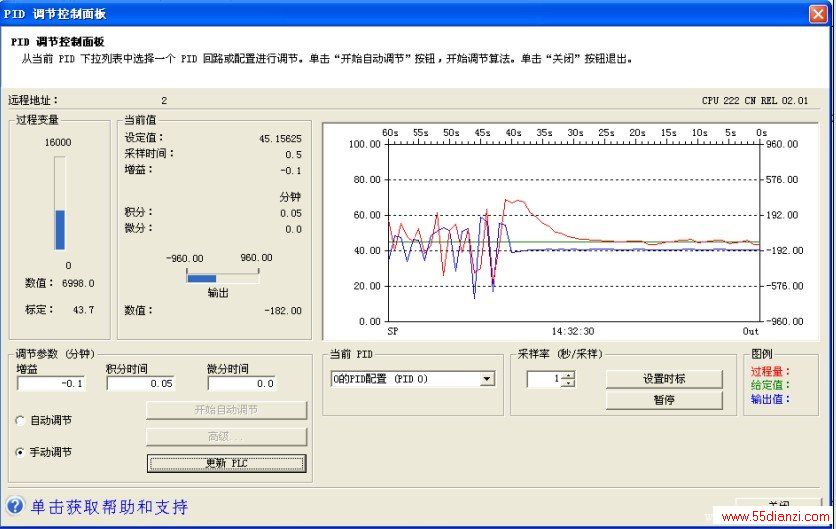

图三：有输入的时的输出答：看了楼主的PID调节控制面板，调的也太离谱了呀，呵呵P值越大，肯定骤降的越厉害，放大的多了就这样。P=0.5就抖成这样？太邪乎了。程序是应该在PID被激活的情况下下载，这个楼主知道吧？对于这些参数其实我也不是很在行，还是调节P和I吧但是我把我调的一个图片发上来供楼主参考，希望你赶紧解决问题！！
PID参数的调整经验：（1）对于比例控制来说，将比例度调到比较大的位置，逐步减小以得到满意的曲线。（2）对于比例积分来说，先将积分时间无限大，按纯比例作用正定比例度。得到满意曲线后，将比例度放大（10~20）%，将积分时间由大到小加入，直到获得满意曲线。（3）对于PID控制，先将微分时间置零，按照调比例积分控制方法得到满意取先后将比例度将到比原值小（10~20）%位置，适当减小积分时间后，将微分时间逐渐加大，直到获得满意的曲线。 常用口诀：
参数整定找最佳，从小到大顺序查
先是比例后积分，最后再把微分加
曲线振荡很频繁，比例度盘要放大
曲线漂浮绕大湾，比例度盘往小扳
曲线偏离回复慢，积分时间往下降
曲线波动周期长，积分时间再加长
曲线振荡频率快，先把微分降下来
动差大来波动慢。微分时间应加长
理想曲线两个波，前高后低4比1
一看二调多分析，调节质量不会低
经验参数：
对于温度系统：P（%）20--60，I（分）3--10，D（分）0.5--3
对于流量系统：P（%）40--100，I（分）0.1--1
对于压力系统：P（%）30--70，I（分）0.4--3
对于液位系统：P（%）20--80，I（分）1--5
