1.项目介绍
包装机行业未来发展的趋势是机械简单化，电气复杂化。越来越多的用伺服电机代替繁琐的机械传动，这就优化了机械结构，节省了设计成本，缩短了开发周期。
以前的包装机只有一个普通电机做为主动力，各个部分的配合都是通过机械传动来实现，机械结构非常复杂，精度差，故障率高。现在全部用伺服电机代替之后，机械结构变的非常简单。枕式包装机是一个伺服电机带动包装机的切刀部分，一个伺服电机带动包装机的供膜部分，最后一个伺服电机带动推料部分。通过各部分之间的追踪，来实现对包装物的包装。由于包装机是一个连续的，并且在运行中需要实时追踪调整，所以PLC必须保证伺服电机运行的稳定性及准确性。
在以往的三轴枕式包装机方案中，由于受PLC本体集成的脉冲输出轴数所限，通常采用两个 PLC通讯的方式，两者通过网络读写指令进行数据传递。由于控制器所支持的通信波特率太低，所以主站发出命令后，从站会有滞后的响应，这样在高速的情况下，三个电机的配合就会出差较大的误差，不能正常工作。S7-200 SMART本体集成3路高速脉冲输出，能够满足该机型的升级需求，因此设备改型中选择了该方案。
2．工艺流程介绍：
本包装机由主机部分与输送机部分组成，主机部分主要是由横封刀部分与送膜部分组成。由色标传感器，接近开关等来确定包装膜与切刀之间的相对位置。通过温度传感器来测量横封刀的温度。控制系统如图所示：
见图1
3.方案确定
一方面，鉴于三轴脉冲输出的功能满足设备的改型需求，另一方面通过集成的以太网接口能够非常方便的下载程序，与新版的SMART LINE触摸屏也能实现良好的通讯。综合选型之下，最终将S7-200 SMART PLC和SMART LINE触摸屏一起放到SF-G3机型上进行实验。

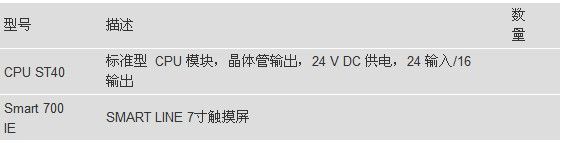

4.产品硬件配置
由于是实验机型，所以仅仅将原有的两个S7-200的CPU改为S7-200 SMART，其余的硬件部分并未做大的改动。
5.软件开发：
本系统中使用的I/O表如图所示
————————————
数字量输入 17
数字量输出 13
————————————
I0.0 刀零位接近开关:刀每旋转一周，接近开关接收一次信号。
I0.1 色标光电：包装膜，每走一个膜长，色标光电接收一次信号。
I0.2 推料零位光电：每走一个拔杈，光电接收一次信号。
