紫金桥软件与LG-PLC的连接

紫金桥软件与LG-PLC的连接

点击数:7672 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   三菱plc应用
紫金桥软件与LG PLC有两种连接方式,即通过MODBUS协议和LG的LINK协议,下面对两种协议分别作介绍。

通过MODBUS协议连接

1. PLC 参数设置

LG PLC通过RS232C与PC连接

紫金桥监控组态软件通过MODBUS RTU驱动和LG Master- K80S,K120S PLC CPU模块的串口建立连接,9针编程口的2(RXD1)、3(TXD1)是负载通讯针,为PLC的编程口LOADER协议专用通讯针脚,4(RXD2),7(TXD2)针为Cnet通讯下通讯用针脚。使用MODBUS通讯时要注意通讯线的接线方式。下面就举例说明紫金桥监控组态软件软件和K120S PLC通讯的方法和步骤。

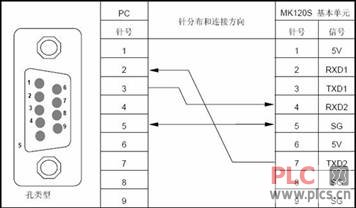

接线如图1所示:


图1 LG PLC通过RS232C与PC连接接线图

注意:设置BUILT-IN-CNET开关必须在ON位置(如果加通信模块G7L-CUEB,G7L-CUEC通讯时,请放在OFF位置),如图2所示:



图2PLCBUILT-IN-CNET开关图

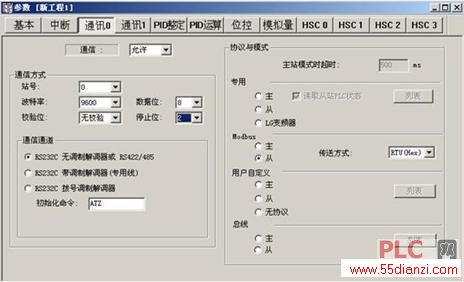

打开LG 编程软件的参数设置窗口,如图3所示:


图3LG 编程软件的参数设置窗口(通讯0)

选择“通讯0”属性页,将“通讯”设置为“允许”,站号设置为”0”, 通讯参数设置定9600,8,无,2 ,通讯方式选择RS232C无调制解调器或RS422/485,协议模式选择Modbus RTU Slave 方式,同时将“通讯1” 属性页中的“通讯”设置为“禁止”。

(2)PLC通过RS485与PC连接

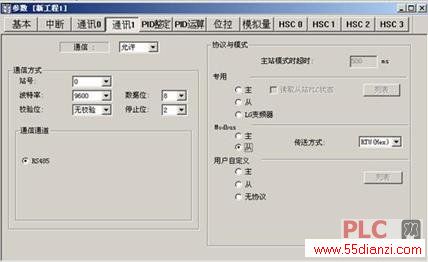

同样打开LG 编程软件的参数设置窗口,如图4所示:


图4LG 编程软件的参数设置窗口(通讯1)

[1] [2]  下一页
