紫金桥软件在太阳能热水器上的应用

紫金桥软件在太阳能热水器上的应用

点击数:7371 次   录入时间:03-04 11:49:30   整理:http://www.55dianzi.com   电力能源

一、 背景:

在全球能源形势紧张、油价越来越高、温室气体排放越来越严重,这些都威胁社会经济发展和人们生活,世界各国都在寻求新的能源替代战略,以求得可持续发展和在日后的发展中获取优势地位。太阳能以其清洁、源源不断、安全等显著优势,成为关注重点。在太阳能产业的发展中,太阳能热水器的热利用转换技术无疑是最为成熟的,其产业化进程也较光伏电池、太阳能发电等产业领先一步。本文介绍紫金桥软件在太阳能热水器的应用。

很多连锁酒店都安装了大规模的太阳能热水器,但是太阳能热水器的日常维护对于服务提供商就成了问题,特别是这些酒店的地域较分散,维护人员发现故障不及时,到达现场时也会耽误处理问题的时间,从而造成事故。这样系统服务商就需要一套远程太阳能热水器监控系统,所有酒店的热水器监控数据可以远程采集并存储,在酒店的热水器发生异常时系统可报警并发送短消息给系统维护人员。

三、系统的整体架构和硬件的配置

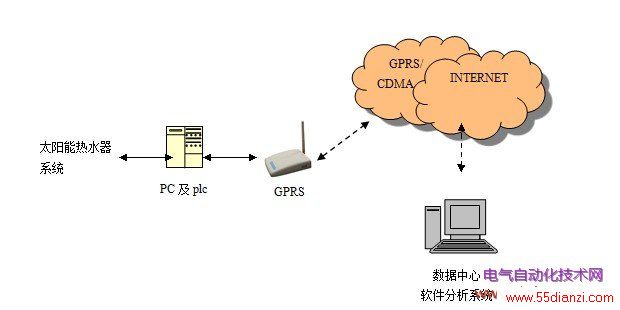

系统的整体架构采用分布式的结构,在每家酒店本地配置前置数采机(嵌入式PC)和PLC, 数采机可以周期地把酒店太阳能加热系统的控制数据发送到数据中心上,也能接受数据中心的指令去控制现场的设备。如下图所示:































现场数采机的配置:采用军用级的嵌入式PC机和工业级的PLC,系统有断电后数据保护及系统自动恢复功能。PC机配有硬盘可以永久保存本地所有的历史数据。

PC机负责数据采集和本地数据存储任务,具体实现功能如下:

1、 和电表通讯 ,采集用电总、尖、峰、平、谷等值。

2、 和液位、温度、流量等仪表进行通讯,采集相关参数。

3、 和太阳能控制器通讯,采集及控制其状态。

4、 和热泵通讯。

5、 和plc通讯。

6、 通过GPRS把100个数据周期地发送到数据中心上。

7、 保存本地的历史数据。

Plc负责一些模拟量和开关量信号的采集和控制。

二、数据中心实现的功能:

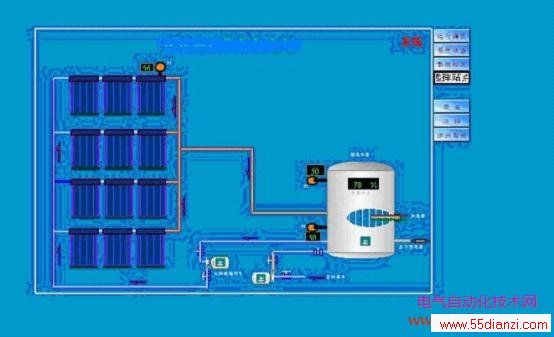

1、太阳能的监控界面,可以切换各个酒店并监控太阳能装置的运行状态。具有画面美观且运行参数定位清晰的特点。

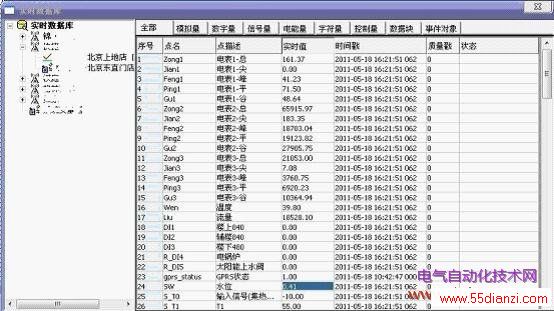

2、参数一览界面,可任意切换到一家酒店查看运行参数,具有一目了然的特点。

3、报警界面,当有报警时画面可发出报警提示,操作员可以到下面报警页面处理报警,所有的报警都会出现在这一个界面里,未处理的报警信息为红色,确认后变为绿色。

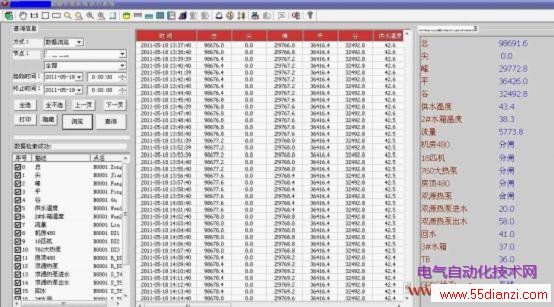

4、实时及历史曲线和历史数据的查询,用户可以选择任意参数进行曲线显示,在曲线上可以进行最大值、最小值、平均值的分析。

5、相关数据的日、月、年报表及数据分析报表。

6、手机短信报警功能

当现场相关数据超限报警时,系统会自动发送手机短信给相关人员,短信内容可以配置,相关人员也可短信查询数据中心主机上的相关数据。

7、热泵的远程控制及其数据的采集。

8、现场实现对数据的处理以及应急的控制,这个本地控制的功能由现场数采机和PLC完成(比如某个测点的温度超限,通过程控自动降温),无需维护人员从数据中心得到报警后再去现场处理,这样既节省了时间又节约了成本。

三、太阳能热水器远程监控系统的特点:

1、数据库的稳定和可操作性,由于我们实时数据库软件就面向大型工业和海量数据应用设计的,所以我们在设计软件时首先考虑稳定性,经过多年大量客户的使用我们软件已经相当稳定。

2、数据中心断电恢复后,数据中心软件会自动重启,无需软件重构和进行麻烦配置工作。

3、现场数据的储存备份,现场的数采机可自动保存数据,包括所有参数的历史数据都可在现场本地保存,留作以后数据分析时使用。数据保存时间至少10年。
