图2 下位机程序流程图
在对电梯模型控制中，所有的控制信号均为开关量，基于这一特点，系统状态的改变即为这些开关量信号状态的改变，因此可通过跟踪这些开关量信号的上升沿信号、下降沿信号的到来，做为系统状态改变的依据。据此在本系统中，通过对同一个开关量信号的上升沿、下降沿分别定义不同的16进制数的方式，来代表信号的产生与结束，当检测到这些信号产生时，便将这些数据存入指定的数据缓冲区中的字节中，并通过COM口发至上位PC机，同时产生发送完成中断，PLC延迟等待接收来自上位机的应答信号，通过分析存储在接收字符缓冲器SMB2中的数据，判断是否需要重新发送。下位机程序如图2所示。
(3) 上位机部分编程
基于VB处理监控界面图形、数据报表及通信的方便快捷，本课题上位机的编程环境采用VB来实现。VB不仅提供了MSCOMM串行通信控件，而且也为这个控件提供了标准的事件处理函数，并通过设置它的一些属性对通信接口进行初始化，从而很容易的实现了串行通信的问题。
下面介绍一下有关此控件的属性：
Commport，设置通信连接端口。程序必须指定要使用的串行端口的号码，WINOOWs使用所设置的通信端口与外界进行通信。
Settings，设置初始化参数。其格式为“BBBB，P，D，S”，其中BBBB为连接速度，P为奇偶校验方式，D为数据位数，S为停止位数。默认值是“9 600，n，8，1”。
PortOpen，设置通信连接端口的状态。使用串行端口之前必须先将要使用的串行端口打开。
Input，返回并删除接收缓冲区中的数据流。
InputLen，设置从串行端口读入的字符串长度。
Rthreshold，设置引发接收事件的字符数。
InputMode，设置接收数据数据形式。
OnComm事件，用来处理所有与通信相关的事件。使用事件程序的好处是不需要一直让程序处于检测的状态下，只要事先将程序代码写好，一有事件发生，就会直接执行相对应的程序代码。可见这种事件驱动的方式也为实现实时通信提供了必要的条件。上位机程序如图3所示。PC机根据接收到的信息很容易的实现对每个开关量的状态进行识别，从而控制监控界面的实时显示。

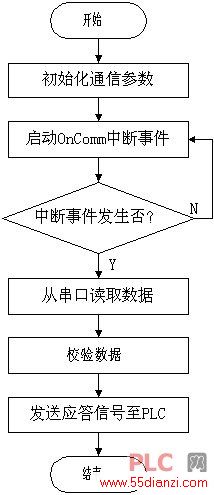

图3 上位机程序流程图
5 结语
以上是基于FATEK-FBS PLC自由口通信方式实现与上位机PC实时通信的一个简单应用。经验证，该方法简单、实时性好，可靠性高，对于逻辑控制系统，是能够实现对被控对象实时监控简单易行的方法。
