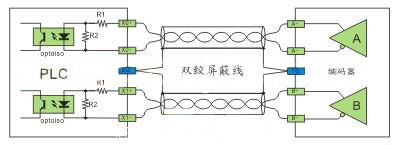

4.1.5 简单判断SINK（sink Current 拉电流）输入方式，只需要Xn端与负极短路，如果接口指示灯亮就说明是SINK输入方式。共正极的光藕合器，可接NPN型的传感器。 SRCE（source Current 灌电流）输入方式，将Xn端与正极短路，如果接口指示灯亮就说明是SRCE输入方式。共负极的光藕合器，可接PNP型的传感器。4.1.6 对于2线式的开关量输入，如果是无源触点，SINK与SRCE按上图的输入元件接法，对于2线式的接近开关，需要判断接近开关的极性，正确接入。我公司部分2线式的LJK系列接近开关也有不分极性即可接入接口的，具体参考附带产品说明书。4.2、超高速双端输入电路主要用于硬件高速计数器（HHSC）的输入使用，接口电压为5VDC，在应用上为确保高速及高噪音抗性通常采用双线驱动方式（Line-Drive）。如果工作频率不高与噪音低也可以采用5VDC的单端SINK或者SRCE接法，串联一个限流电阻转换成24VDC的单端SINK或者SRCE接法。4.2.1、双输入端双线驱动方式（Line-Drive）。

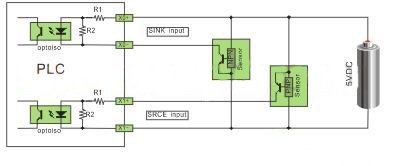

4.2.2、5VDC的单端SINK或者SRCE接法。

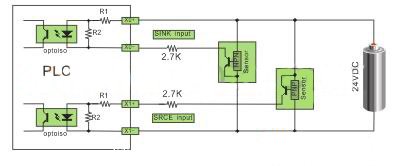

4.2.3、24VDC的单端SINK或者SRCE接法。

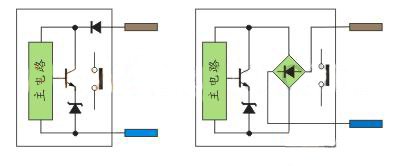

注：24VDC供电的传感器,在输入回路上需要串联限流电阻，R1为10Ω，R2为2KΩ，不串联限流电阻，将烧毁接口回路，限流电阻取值2.7KΩ。三、外部输入元件1、无源干接点（按钮开关、行程开关、舌簧磁性开关、继电器触点等）无源干接点比较简单，接线容易。不存在电源的极性，压降等因素，上图3-6中的输入元件这是此类型。这里不重复介绍。2、有源两线制传感器（接近开关、有源舌簧磁性开关）有源两线接近开关分直流与交流，此传感器的特点就是两根线，传器输出端导通后，为了保证电路正常工作需要一个保持电压来维持电路工作，通常在3.5-5V的压降，静态泄露电流要小于1mA，这个指标很重要；如果过大，在接近开关没检测信号时，就使PLC的输入端的光电耦合器导通。我公司的LJK系列两线制接近开关静态泄露电流控制在0.35-0.5mA之间适应各类型PLC。直流两线制接近开关分二极管极性保护与桥整流极性保护，前者在接PLC时需要注意极性，后者就不需要注意极性。有源舌簧磁性开关主要用在汽缸上做位置检测，由于需要信号指示，内部有双向二极管回路，因此也不需要注意极性；交流两线制接近开关就不需要注意极性。如图10：

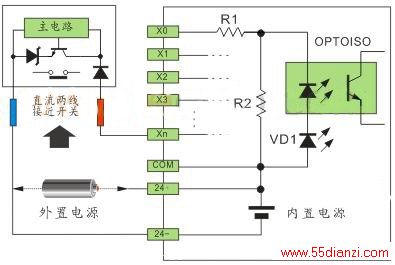

2.1 单端共点SINK输入接线（内部共点端子COM→24V+，外部共线→24V-）。如图11

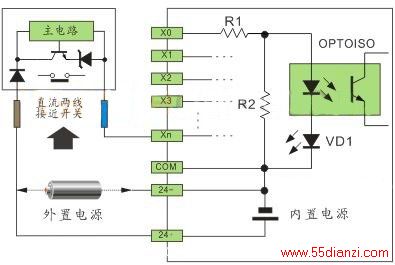

2.2 单端共点SRCE输入接线（内部共点端子COM→24V-，外部共线→24V+）。如图12:
2.3 S/S端子接法参考图5-图6以及图11-图12。3、有源三线传感器（电感接近开关、电容接近开关、霍尔接近开关、光电开关等）

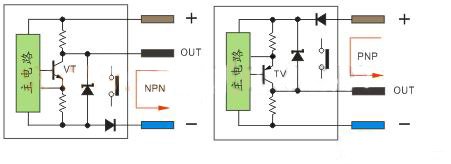

直流有源三制线接近开关与光电开关输出管使用三极管输出，因此传感器分NPN和PNP输出，有的产品是四线制，有双NPN或双PNP，只是状态刚好相反，也有NPN和PNP结合的四线输出。NPN型当传感器有检测信号VT导通，输出端OUT的电流流向负极，输出端OUT电位接近负极，通常说的高电平翻转成低电平。PNP型当传感器有检测信号VT导通，正极的电流流向输出端OUT,输出端OUT电位接近正极，通常说的低电平翻转成高电平。电路中三极管的发射极上的电阻为短路保护采样电阻2-3Ω不影响输出电流。三极管的集电极的电阻为上拉与下拉电阻，提供输出电位，方便电平接口的电路，另一种输出的三极管集电极开路输出不接上拉与下拉电阻，更多问题可以参考《接近开关、光电开关的输出与负载接口问题》的文章。简单说当三极管VT导通,相当与一个接点导通，如图13：

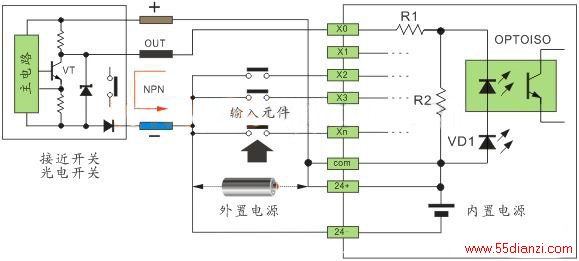

3.1 单端共点SINK输入接线（内部共点端子COM→24V+，外部共线→24V-）。如图14:

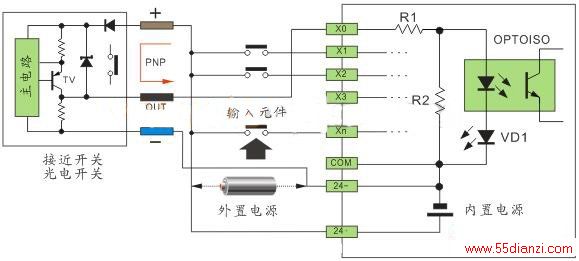

3.2 单端共点SRCE输入接线（内部共点端子COM→24V-，外部共线→24V+）。如图15:
3.3 S/S端子接法参考图5-图6、图11-图12以及图14-图15。四、小结PLC输入接口电路形式和外接元件（传感器）输出信号形式的多样性，因此在PLC输入模块接线前必要了解PLC输入电路形式和传感器输出信号的形式，才能确保PLC输入模块接线正确无误，在实际应用中才能游刃有余，后期的编程工作和系统稳定奠定基础。上一页 [1] [2]
