1 前 言
工业的高速发展对控制系统的依赖性越来越强。分散型控制系统（DCS）、可编程控制器（PLC）、现场总线控制系统（FCS）、工业控制机（IPC）以及各种测量控制仪表已是构成工业自动化的主要硬件设施。随着微电子技术的发展和控制系统集成化程度的提高，大规模集成芯片内单位面积的元件数越来越多，所传递的信号电流也越来越小，系统的供电电压也越来越低，现已降到5V、3V乃至1.8V。因此，芯片对外界的噪声也越趋敏感，所以显示出来的抗干扰能力也就很低。再则，相对于其它的电子信息系统，控制系统不但系统复杂，设备多，输入/输出（I/O）端口多，特别是外部的连接电缆又多又长，这类似于拾取噪声的高效天线，给噪声的耦合提供了充分的条件，使得各种噪声容易侵入控制系统。
PLC具有编程简单、通用性好、功能强、易于扩展等优点，特别是采用了高集成度的微电子器件，具有很高的可靠性，能较强的适应恶劣的工业环境，已被广泛应用于工业控制领域中。现在工业生产线控制系统中所使用的PLC，主要是集中安装在主控室，它们大多处在强电电路和强电设备所形成的恶劣电磁环境中，很容易被周围干扰源干扰而引起控制系统产生误动作，影响系统的正常工作,因此必须重视系统的抗干扰设计。为防止干扰,可以采用硬件和软件相结合的抗干扰方法。
2 PLC系统的基本组成结构

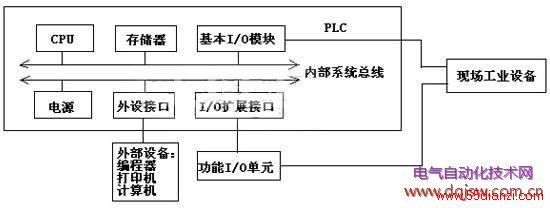

可编程控制器硬件系统由PLC、功能I/O单元和外部设备组成，如图1所示。其中PLC由CPU、存储器、基本I/O模块、I/O扩展接口、外设接口和电源等部分组成，各部分之间由内部系统总线连接。
图1 PLC系统的基本组成结构
3 影响PLC控制系统稳定的干扰类型
3.1 空间辐射干扰
空间的辐射电磁场（EMI）主要由电力网络、电气设备、雷电、高频感应加热设备、大型整流设备等产生，通常称为辐射干扰。电气设备、电子设备的高密度使用，使空间电磁波污染越来越严重，这些干扰源产生的辐射波频率范围广，且无规律。空间辐射干扰以电磁感应的方式通过检测系统的壳体、导线等形成接收电路，造成对系统的干扰。若此时PLC置于其辐射场内，其信号、数据线和电源线即可充当天线接受辐射干扰。此种干扰与现场设备布置及设备所产生的电磁场的大小，特别是与频率有关，一般通过设置屏蔽电缆和PLC 局部屏蔽及高压泄放元件进行保护。
3.2 电源的干扰
PLC系统一般由工业用电网络供电。工业系统中的某些大设备的启动、停机等，可能引起电源过压、欠压、浪涌、下陷及产生尖峰干扰，这些电压噪声均会通过电源内阻耦合到PLC系统的电路，给系统造成极大的危害。
3.3 来自信号传输线上的干扰
除了传输有效的信息外，PLC系统连接的各类信号传输线总会有外部干扰信号的侵入。由信号线引入的干扰会引起I／O信号工作异常和测量精度大大降低，严重时将引起元器件损伤。若系统隔离性能较差，还将导致信号间互相干扰，引起共地系统总线回流，造成逻辑数据变化、误动作甚至死机。
3.4 数字电路引起的干扰
数字集成电路引出的直流电流虽然只有mA级，但是当电路处在高速开关时，就会形成较大的干扰。例如，TTL门电路在导通状态下从直流电源引出5mA左右的电流，截至状态下则为lmA，在5ns的时间内其电流变化为4mA，如果在配电线上具有0.5μH的电感，当这个门电路改变状态时，配电线上产生的噪声电压为：
U＝L×di/dt＝0.5×10－6×4×10－3 /5×10－9＝0.4V
如果把这个数值乘上典型系统的大量门的数值，虽然这种门电路的供电电压仅为5V，但所引起的干扰噪声将是非常严重的。
在处理脉冲数字电路时，对脉冲中包含的频谱应有一个粗略概念，如果脉冲上升时间t已知，可用近似公式求出其等效最高频率：fmax＝1/2πt1.4 PLC系统内部产生的干扰。
4 PLC系统中的抗干扰设计
4.1接地抗干扰设计
接地在消除干扰上起很大的作用，良好的接地是保证PLC可靠工作的重要条件之一，可以避免偶然发生的电压冲击危害。为了抑制附加在电源及输入、输出端的干扰，应给PLC接以专用地线，接地线与动力设备（如电动机）的接地点应分开，若达不到此要求，则可与其它设备公共接地，严禁与其它设备串联接地。接地电阻要小于5Ω，接地线要粗，面积要大于2平方毫米，而且接地点最好靠近PLC装置，其间的距离要小于50米，接地线应避开强电回路，若无法避开时，应垂直相交，缩短平行走线的长度。
