一、嵌入式PLC
嵌入式PLC是将PLC系统软件构建于控制器内，根据用户控制需要定制硬件，以PLC的应用方式解决对象控制问题的PLC。它由两部分组成：嵌入式PLC系统软件和芯片组
1、嵌入式PLC系统软件
嵌入式PLC系统软件将PLC语言(梯形图语言)、CAN总线嵌入到单片机中,使单片机的产品开发从使用汇编语言变为使用PLC梯形图语言,并具有CAN总线的互连特性。
该系统软件具有以下特点：1.以梯形图语言为内核,添加了中断管理系统,能实现PLC无法实现的硬实时操作；2.强化运算能力,增加了CANBUS函数库、浮点数库、专家自整定PID、嵌入式WEB等,丰富了PLC的功能；3.提供开放式扩展结构,支持第三方开发扩展单元的接线；4.增加了网络互连功能,在远程端加载专用浏览器后,即可实现远程监控。
系统软件包括三个部分。
① 嵌入式PLC内核：它完成实时任务调度、梯形图语言解释、执行、通讯等基本功能，并提供二次开发驱动接口；
② 二次开发驱动程序 通过系统软件提供的外挂任务，使用内核开发各种面向具体对象个性化、差异化的驱动程序；
③ 终端应用程序 指面向工艺流程控制的梯形图语言程序
2、嵌入式PLC芯片组
EASY CORE 1.00 是一个加载了嵌入式PLC系统软件的核心芯片组，作为一款加载了系统软件的硬件平台，可以用来设计通用和专用PLC。
1）芯片组基本性能：
① 供电：+5V 200mA，RAM掉电保护5年。
② CPU： C8051F040。
③ 嵌入扩展能力
·32 IO：可复用成SPI、I2C接口及外中断、外计数、AD等。
·4 AD： 12位精度，100 KPS。
·2 DA： 12位精度，100 KPS。
④ 通信接口
·CANBUS：系统软件管理，使用工具软件CANSet构建CANBUS总线网络。
·UART0：系统软件管理，用于梯形图编程、监控，支持人机界面及用户驱动程序下载。
·UART1：系统软件管理，用于下载CANBUS网络参数、构建RS485网络及支持第三方设备互连。
2）芯片组原理框图

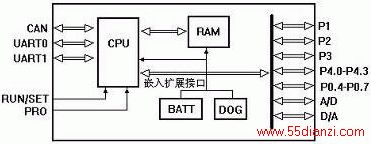

图1 芯片组原理框图
二、应用开发
基于加载了系统软件的核心芯片组，我们可以根据工艺需要来开发自己的嵌入式PLC产品。下面就介绍基于嵌入式PLC芯片组开发的16路输入的模拟量PLC产品（可输入标准信号或热电偶信号）。
1、硬件设计
硬件整体结构图如下：

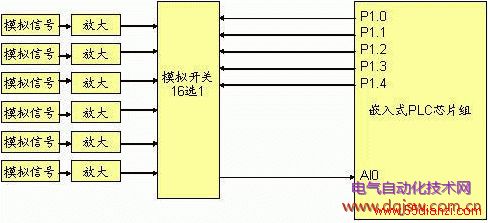

图2 硬件整体结构图
AI0是芯片组内的一个AD转换通道，P1.0—P1.4作为模拟开关的通道控制线来进行16个模拟信号通道间的切换。
（1）信号采集电路
用AD公司的高精密放大器OP07构成模拟信号放大电路，OP07具有低输入偏移电压（10uV）、低漂移电压（0.2uV℃）和宽范围的供电电压（±3V－±18V）, 可以很好地满足该产品的要求。在这里OP07由±5V供电，R18、R79作为调零电阻，输出电压由下式给出：Vout＝Vin（1＋R98R56）。

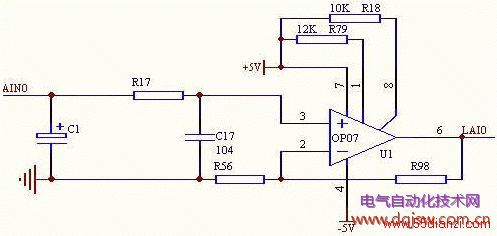

图3 模拟信号放大电路
