使用嵌入式PLc进行控制系统开发，需要有三种软件的支持。第一种如三菱PLC的编程软件FXGP-WIN3,3．该软件是三菱PLC的通用软件。第二种是梯形图转换HEX代码软件，为便于读者动手实验，本文使用的是一款版本较低的梯形图转换HEX代码软件，可在网上免费下载。第三种是单片机烧录软件，也是一款单片机开发较常用的软件，本文使用的“STC_ISP_V486.exe”，同样可在网上免费下载。
1．PMW转HEX软件

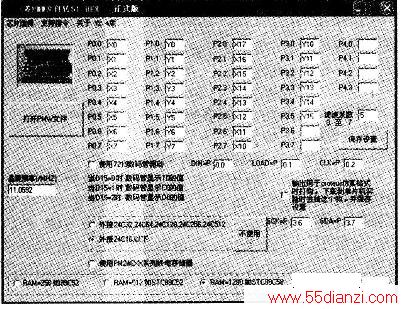

三菱V2.4版PMW文件转换成HEX软件的界面如上图所示。该软件支持单片机的内部RAM需大于256字节。软件是否支持可点击上面的“支持指令”按钮查看，如下图所示。使用者根据组成的嵌入式PLC电路，来设置PLC的输入点和输出点与单片机对应的引脚、晶体振荡器的频率、外接存储器的大小等。本嵌入式PLC各输入输出点与单片机引脚的关系、晶振频率、存储器大小的设置如上图中所示。
2．烧录软件
STC-ISP软件可以从宏晶公司网站上下载，下载得到的软件是个自解压软件，双击后便可以解压到指定的目录。笔者为其新建名字为“STC_MCU”的目录存放解压后的下载软件。目录解压后的文件，如下图所示。
双击“STC_ISP_ V486.exe”的图标即可启动下载软件。分别是：程序下载时5个操作步骤，辅助功能页，选项参数设置。目标代码烧录的步骤为选用单片机型号、打开目标代码文件、选择串行口及其速率、功能选择、进入下载。
