1 引言
工业自动化的快速发展,网络化概念与自动化的完美结合,使得远程控制、工程联网变得更加简便,现场总线作为网络总线在工程中更有其优势所在,实时性得以提高、可靠性增强、现场布线更加简单,越来越多的工程项目使用现场总线实现远程监控与联网。当今现场总线技术极大发展,现场总线协议种类也是非常之多,而canopen作为现场总线家族的一员,以其自身的优势,得到了众多自动化厂商的支持。德国赫优讯作为工业通讯领域的专家,产品覆盖所有主流现场总线和实时以太网,针对canopen总线协议,赫优讯产品也是非常丰富,其中在工程上应用比较广泛的产品nt30-cos-rs,可实现串口设备与canopen设备的直接互连,本文在具体分析nt30-cos-rs的技术特点后,详细阐述如何实现与施耐德twido系列plc的通讯。
2 德国赫优讯nt30-cos-rs网关

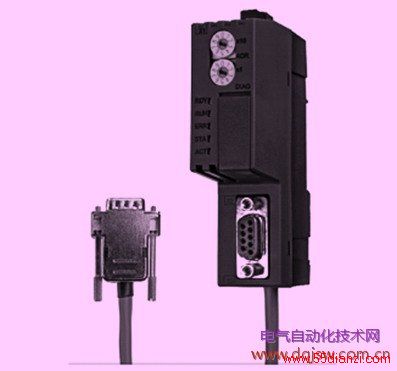

德国赫优讯nettap网关家族可实现串口(rs232/rs422/rs485)与现场总线(canopen、profibus、devicenet等)或以太网(tcp/ip、ethernet/ip、modbustcp等)之间的协议转换,利用赫优讯配置软件sycon.net进行简单配置即可使用。nt30-cos-rs作为nettap成员之一,功能为实现modbus rtu串口设备与canopen设备的互连,利用输入输出过程映像区进行数据交换,通过软件可将串口端配置为modbus主站或从站,应用非常方便。nt30-cos-rs中过程映像区大小为256 words io,也就是说串口端可同时接受256 words io数据的传输,通过共享内存透传的方式发送至canopen主站设备,因此多个modbus rtu串口设备,只需要一个nt30-cos-rs即可,硬件图如图1所示。
图1 nettap 硬件图
3 通讯系统的构成

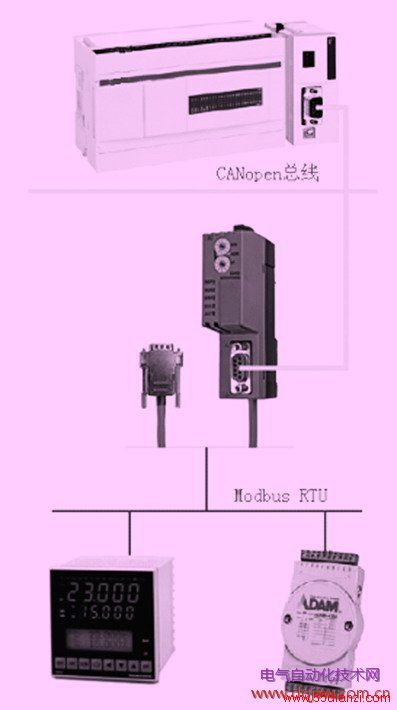

系统硬件结构图如图2所示,施耐德公司canopen主站模块twdnco1m作为canopen总线主站节点,node id设为1,赫优讯nt30-cos-rs网关作为canopen总线中一个从站节点,node id设为3,施耐德 twido系列plc型号为twdlmda20drt, modbus rtu串口设备品牌不限。
图2 canopen通讯硬件结构图
