图5 直流无刷电机控制流程图
步进电机的定位，采用目标坐标转换成脉冲数控制。当步进电机连接丝杠时，PLC发出N个脉冲，工作台面移动的距离为
式中：d为步进电机驱动器的脉冲细分数；0为步进电机的步距角；行为丝杠的螺纹距。
PLC脉冲输出使用脉冲串(PTO)功能在输出端Q0.0或Q0.1输出周期和脉冲数可变的脉冲串，控制步进电机速度与距离。在立体仓库提升机的步进电机控制中，使用图6程序流程图完成步进电机的定位。步进电机定位中加减速控制功能块如图7所示。

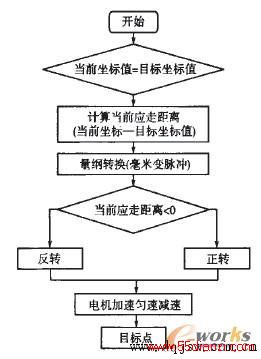

图6 步进电机定位控制流程图
图7 步进电机速度控制图

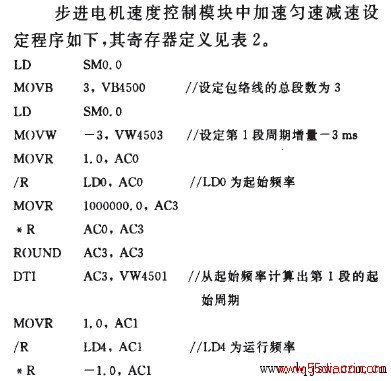

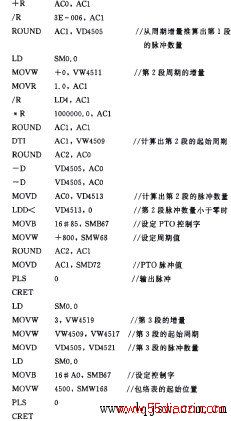

步进电机速度控制模块中加速匀速减速设定程序如下，其寄存器定义见表2。
表2 步进电机加减速控制寄存器表
货物的出库入库控制模块，是标准的按时间先后顺序执行的程序，首先判断出库还是入库，采用顺序功能图的方式，利用状态转移的方式，将位置及库位采用相对坐标或绝对坐标的方式，调用电机精确定位程序模块，完成货物出库或入库控制。
