设备待机阶段是指提升机各轴处于零点位置，且X轴和y轴旋转编码器置零时状态。
设备运行阶段是指根据库位和生产线的来料状态，完成出入库过程，当出现异常时转入异常处理状态。

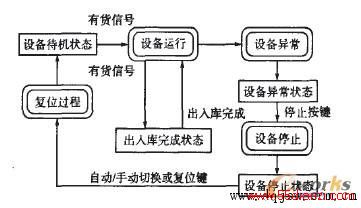

设备异常阶段指生产过程中出现异常时，按下“停止”按键或“急停”，用手动方式，排除故障。按下“复位”键，转入复位进入设备待机状态。设备复位阶段指巷道提升机完成零点归位及编码器清零的过程。设备停止阶段指将运动的电机停止，等待指令过程。立体仓库的阶段控制在主程序中通过“按键”或状态量实现，其阶段控制流程图见图4。
图4 立体仓厍的设备阶段控制图
3．3 各个阶段的控制实现
3．3．1 设备运行阶段
根据系统控制要求及设备状态，设备运行阶段要完成：1)出入库判断及仓库状态的扫描，确定相应的库位及X轴、y轴坐标；2)根据坐标，各轴电机经加减速精确定位；3)根据时序关系，确定状态，完成货物出入库。系统主要I／0地址分配见表1。

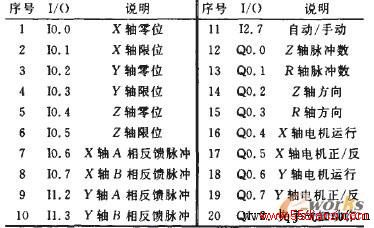

表1 立体仓库系统主耍l／o地址
仓位状态的确定。为了节省I／O输入点数，采用矩阵扫描的方式。将仓位状态开关一端接在矩阵的行线上，另一端接在矩阵的列线上，每个行线分别接PLC输出端，列线分别接PLC输入端，通过定时扫描，确定仓位的状态。
精确定位。在立体仓库中提升机X轴和y轴直流无刷电机通过EM235输出的o～5V电压值控制电机的速度。通过目标位置的坐标转换成的脉冲值与各轴丝杠上的编码器值比较，确定速度的加减及运动的方向，以梯形速度曲线，保证精确定位。编码器采用增量式编码器，对编码器的高速脉冲采用HSCl和HSC2高速计数器，用模式9，A／B相正交计数器模式完成编码器脉冲的计数。

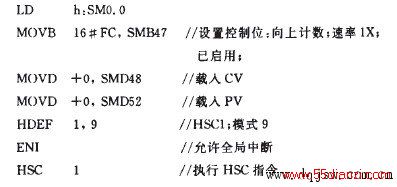

编码器设置程序如下：

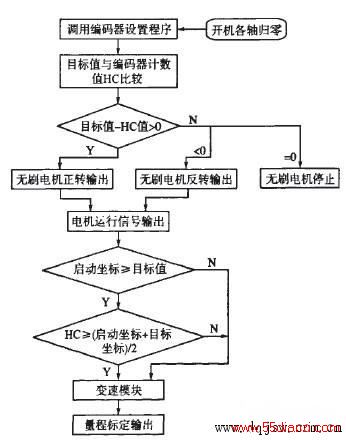

直流无刷电机的控制程序流程图如图5所示。
