1 引言
工业控制中，许多场合要应用顺序控制的方式进行控制，即时序逻辑的控制方式。但对于控制对象较多，工艺复杂的生产过程，编制PLC程序时，编程人员需要针对生产进程，分析各个对象的状态，用各种逻辑互锁完成编程。当采用设备阶段控制方式编程时，将使编程变得十分简洁。直接面对设备的状态进程去完成控制。将传统的互锁逻辑关系，演化成设备状态的关系，对设备的待机、运行、保持、重启、中止、放弃、停止、完成、复位等状态进程进行管理，这对于整个生产过程中设备运行状态决定动作程序，且设备的动作相对独立的需求是极为方便的，也成为当前推广的编程方式。
2 设备阶段控制方式的实现
在进行设备阶段控制编程时，首先根据生产工艺和动作顺序，将整个生产过程分成正常工作阶段和非正常工作阶段。正常工作阶段由待机、运行、完成、复位组成，非正常工作阶段由暂停、重启、停止和放弃阶段组成，如图1所示。设备的阶段控制由主程序来控制，每一个时刻设备只能处于一个状态。对每一个状态，根据控制要求编制相应的程序模块。在程序编制中，采用结构化的编程方法，以面向对象的方式，编制相应的功能块，完成控制要求。

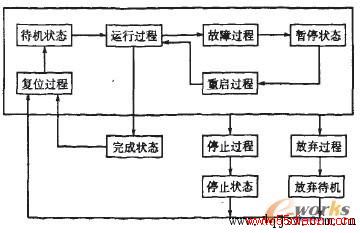

图1 设备阶段控制组成图
3 设备阶段控制在仓库控制的应用
3．1 生产线立体仓库系统组成
生产线立体仓库由原料库和成品库、提升机和控制系统组成。通过生产线上工装板的装载情况完成出库和入库操作，系统构成如图2所示，系统的控制如图3所示。

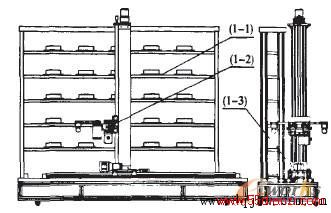

图2 生产线立体仓库结构图

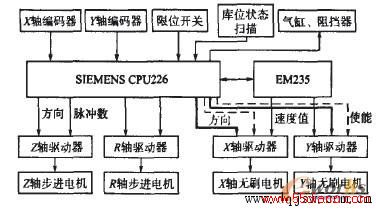

图3生产线立体仓厍控制系统图
立体仓储库，每个仓储位都装有检测传感器，实时监控货物的有无，此立体仓储库包含原材料区、成品区，具体位号由程序设定。提升机X／y轴无刷电机实现货物的定位。Z轴和R轴步进电机及气缸实现货物的自动存取。控制程序要完成货物出库、入库判断，仓库货位号判断。精确定位、货物的存放和限位保护等功能。如果按照常规的顺序功能图来编程，在每一个状态都要考虑各个设备在正常和异常时控制，将十分复杂。如使用设备阶段控制编程方法，将使编程变得十分简洁。
3．2 立体仓库的设备阶段控制
