西门子S7-200PLC的存储器结构介绍

点击数：7945 次录入时间：03-04 12:01:16 整理：http://www.55dianzi.com PLC入门

编制完成的PLC用户程序以及PLC执行程序所需要的数据、执行过程中产生的中间状态等都需要通过存储器进行存储，为了使读者进一步了解CPU的内部管理情况，现将S7-200的存储器结构介绍如下。
    (1) S7-200存储器类型
    S7-200 PLC可以采用多种形式的存储器来进行PLC程序与数据的存储，以防止数据的丢失。S7-200可以使用的存储器主要有如下类型：
    ①RAM: CPU模块本身带有动态数据存储器(RAM)。RAM用于存储PLC的运算、处理结果等数据。根据需要，RAM的数据可以通过电容器或电池盒（选件）进行保持，但其存储时间较短，一般只能保持几天。
    ②EEPROM（或Flash ROM）：除RAM外，CPU模块本身带有的保持型存储器(EEPROM或Flash ROM)，可以进行数据的永久性存储。保持型存储器用于存储PLC用户程序、PLC参数等重要数据；根据需要，也可以将PLC程序执行过程中所产生的局部变量V、内部标志M、定时器T、计数器C等保存在保持型存储器中。
    ③存储器卡：存储器卡在S7-200中为可选件，用户可以根据需要选用。存储器卡为保持型存储器，可以作为PLC保持型存储器的扩展与后备，用于保存PLC用户程序、PLC参数、变量V、内部标志M、定时器T、计数器C等。
    (2)存储器分区
    S7-200的内部存储器分为程序存储区、数据存储区、参数存储区。其中，程序存储区用于存储PLC用户程序；数据存储区用于存储PLC运算、处理的中间结果（如输入／输出映像，标志、变量的状态，计数器、定时器的中间值等）；参数存储区用于存储PLC配置参数（包括程序保护密码、地址分配设定、停电保持区域的设定等）。

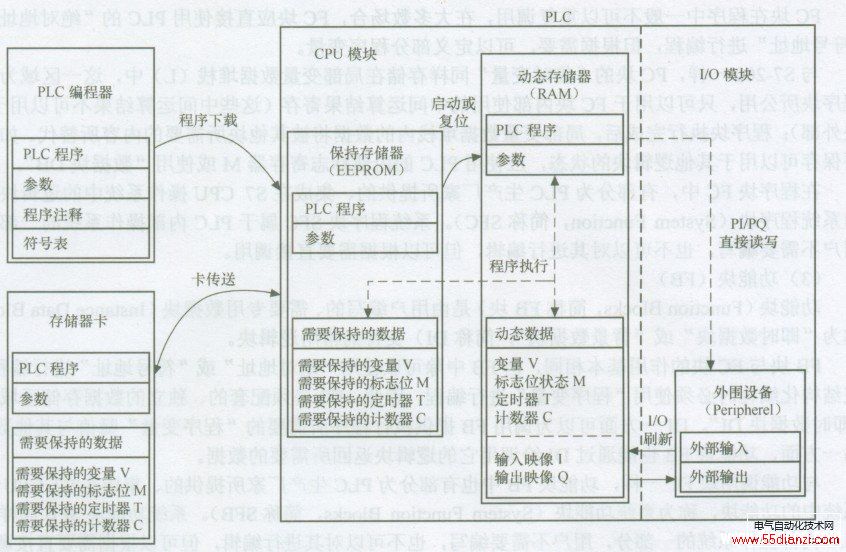

    3个区的作用以及相互间的关系如图所示。
S7-200存储器区域的作用及相互关系
