S7-200 PLC的减法指令

    减法指令用于对两个有符号数进行减操作。与加法指令类似，减法指令可分为整数减法指令（-I）、双字长整数减法指令（-D）和实数减法指令（-R），其指令格式与加法指令的格式类似。

    对于减法指令而言，梯形图指令实现的功能为OUT<-INl - IN2，STL指令实现的功能为OUT←OUT - IN1

    【例5-7】 在I0.1控制开关导通时，将VW100 (IN1)整数（16位）与VW110(IN2)整数(16位)相减，其差送入VW110 (OUT)中。程序如图5-14所示。

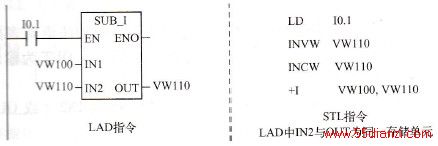

图5-14 整数减法指令应用示例

    【例5-8】 在I0.1控制开关导通时，将VD100(IN1)整数（32位）与VD110(IN2)整数(32位)相减，其差送入VD200 (OUT)中。程序如图5-15所示。

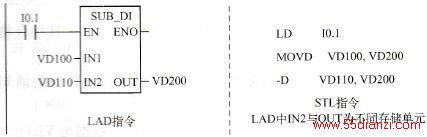

图5-15 双字长整数减法指令应用示例

    使用减法指令时要注意

    ·梯形图指令中若IN2和OUT为同一存储单元，转为STL指令时相应的指令如下所示。

    INVW OUT    //求反

    INCW OUT    //加1，转换为补码

    +I   IN1. OUT    //为补码加法

    ·梯形图指令中若IN2和OUT不为同一存储单元，转为STL指令时相应的指令如下

所示。

    MOVW    IN1. OUT    //先把IN1传送给OUT，

    -I   IN2. OUT    //然后实现OUT←OUT - IN2

    减法指令对特殊继电器位的影响同加法指令。
