加法指令是对两个有符号数进行相加操作，包括整数加法指令、双整数加法指令和实数加法指令。
(1)整数加法指令+I

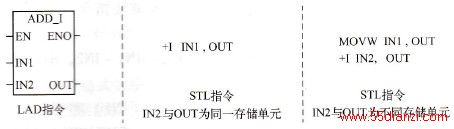

整数加法指令的指令格式如图5-12所示。
图5-12 整数加法指令的指令格式
其中，ADD_I为整数加法梯形图指令标识符，+I为整数加法语句表指令操作码助记符，IN1为输入操作数1-下同），IN2为输入操作数2（下同），OUT为输出运算结果（下同），操作数和运算结果均为单字长。
当EN有效时，加法指令将两个16位的有符号整数IN1与IN2（或OUT）相加，产生一个16位的整数，结果送到单字存储单元OUT中。
在使用整数加法指令时要注意，利用梯形图指令实现功能OUT←IN1+IN2时．若IN2和OUT为同一存储单元，在转为STL指令时实现的功能为OUT←OUT+ IN1；若1N2和OUT不为同一存储单元，在转为STL指令时，先把IN1传送给OUT，然后实现OUT←IN2+OUT。
(2)双字长整数加法指令+D
双字长整数加法指令的操作数和运算结果均为双字（32位），其指令格式与整数加法指令的格式类似。
双字长整数加法梯形图指令盒标识符为ADD_DI，双字长整数加法语句表指令助计符为+D。

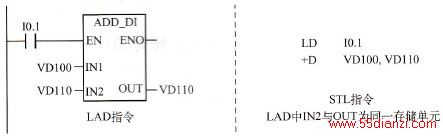

【例5-6】 在I0.1控制开关导通时，将VD100的双字数据与VD110的双字数据相加，结果送入VD110中。程序如图5-13所示。
图5-13 双字长加法指令应用示例
(3)实数加法指令+R
实数加法指令用于两个双字长的实数相加，结果为一个32位的实数，其指令格式与整数加法指令的格式类似。
实数加法梯形图指令盒标识符为ADD_R，实数加法语句表指令操作码助记符为+R。
