移位寄存器指令又称自定义位移位指令，其指令格式如图5-35所示。
图5-35 移位寄位器指令的指令格式
其中，DATA为移位寄存器数据输入端，即要移入的位；S_BIT为移位寄存器的最低位；N为移位寄存器的长度和移位方向。
使用移位寄存器指令时需注意以下问题。
1)移位寄存器的操作数据由移位寄存器的长度N（N的绝对值小于等于64）任意指定。
2)移位寄存器最低位的地址为S_BIT，最高位的字节地址为MSB+S_BIT的字节号（地址），最高位的位序号为MSB_M。MSB和MSB_M的计算方法如下所示。
MSB=（|N| -1+（S_BIT的（位序）号））／8 （商）
MSB_M=（|N| -1+（S_BIT的（位序）号））MOD 8 （余数）
例如，设S_BIT=V20.5（字节地址为20，位序号为5），N=16，商MSB =2，余数MSB_M=4。则移位寄存器最高位的字节地址为MSB+S_BIT的字节号（地址）=2+20=22，位序号为MSB_M =4，最高位为22.4，自定义移位寄存器为20.5-22.4，共16位，如图5-36所示。
3) N>0时正向移位，即从最低位依次向最高位移位，最高位移出；N<0时反向移位，即从最高位依次向最低位移位，最低位移出。

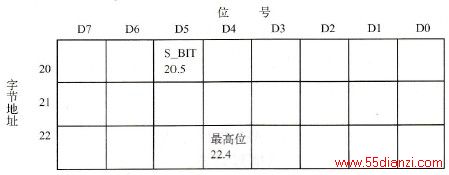

图5-36 自定义位移位寄存器示意图
4)移位寄存器的移出端与SM1.1连接。
移位寄存器指令的功能是，当EN有效时，如果N>0，则在每个EN的上升沿，将数据输入DATA的状态移入移位寄存器的最低位S_BIT；如果N<0，则在每个EN的上升沿，将数据输入DATA的状态移人移位寄存器的最高位，移位寄存器的其他位按照N指定的方向，依次串行移位。
【例5-16】 在输入触点I0.1的上升沿，从VB100的低4位（自定义移位寄存器）由低向高移位，I0.2移入最低位，其梯形图、时序图如图5-37所示。
