循环左移和循环右移指令可以将输入数据IN循环左移或循环右移N位后，把结果送到OUT中。
循环左移和循环右移指令具有以下特点。
1)循环移位指令中，字节操作是无符号的；对于字和双字操作，当使用有符号数据类型时，符号位也将被移动。
2)在移位时，存放被移位数据的编程元件的最高位与最低位相连，又与特殊继电器SM1.1相连。循环左移时，低位依次移至高位，最高位移至最低位，同时进入SM1.1；循环右移时，高位依次移至低位，最低位移至最高位，同时进入SM1.1。
3)移位次数N为字节型数据，它与移位数据的长度有关。如果N小于实际的数据长度，则执行N次移位；如果N大于数据长度，则执行移位的次数为N除以实际数据长度的余数。
4)循环移位指令对特殊继电器的影响为，结果为零时置位SM1.0、结果溢出时置位SM1.1，运行时出现不正常状态置位SM4.3、ENO =0。

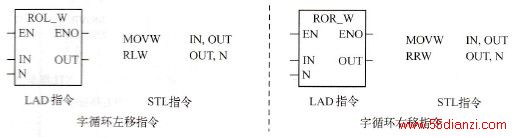

循环移位指令也分字节、字、双字移位指令，其指令格式类似。这里仅介绍字循环移位指令。字循环移位指令有字循环左移指令RLW和字循环右移指令RRW，其指令格式如图5-34所示。
图5-34 字循环移位指令的指令格式
当EN有效时，字循环移位指令把字型数据IN循环左移／右移N位后，送到OUT指定的字单元中。
