接近开关和欧姆龙的PLC怎么接线?

接近开关和欧姆龙的PLC怎么接线?

点击数:7449 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   PLC入门

直流二线型:褐色线接PLC输入点,PLCcom点接到电源正极,电源负极接到蓝色线。

NPN型:褐色接电源正,蓝色接电源负,黑色线接到PLC输入点,PLCcom点接到电源正。NPN是漏型,检测到物体时输出低电平信号。

PNP型:褐色接电源正,蓝色接电源负,黑色线接到PLC输入点,PLCcom点接到电源负。 PNP是源型,检测到物体时输出高电平信号。

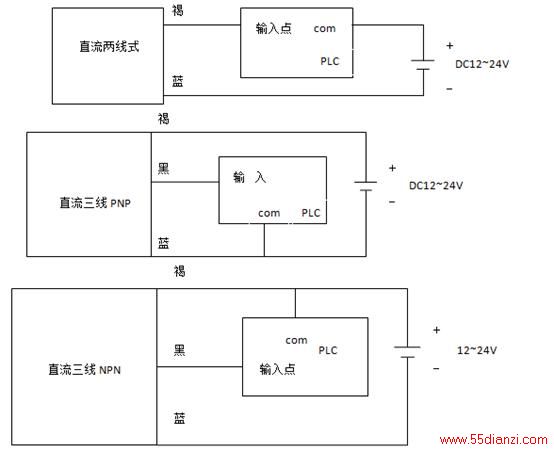

如图:
