首先用这些参数定义并计算数组[0]的地址和要处理的数组数量。将这些值保存在函数的临时变量内。
L P##Field_Start // 输入地址域[0]
LAR1
L D [AR1,P#0.0] // 把这些地址保存在类型为ANY的临时变量中
T LD 0 // temp 'firststruc' = LD 0-9 PLC
T LD 10 // temp 'sourcestruc' = LD 10-19
L D [AR1,P#4.0]
T LD 4
T LD 14
L W [AR1,P#8.0]
T LW 8
T LW 18
L LD 16 // 定义期望数组的地址
LAR1
L #Indices
L LW 12
*I
SLD 3
+AR1
TAR1 LD 16
然后用SFC20 (BLKMOV)将要处理的数组拷贝到数组[0]。就可以根据应用需求，对索引数组通过符号访问。 然后用SFC20 (BLKMOV)将数组[0]拷贝回原始区域。
135：能否在STEP 7中使用间接寻址编写循环程序？
可以，间接寻址允许寻址地址在程序运行期间才可以确定的操作数。这意味着，程序的一部分可以重复执行。在每个运行周期内，循环编程为所使用的操作数分配不同的地址。
136：ANY指针类型的参数如何被传送出块边界？
下面的例子解释了系统功能块SFC50“RD_LGADR”(读模块逻辑地址)内参数的确定。例如，为功能块FB1编程可分为下面几个步骤：

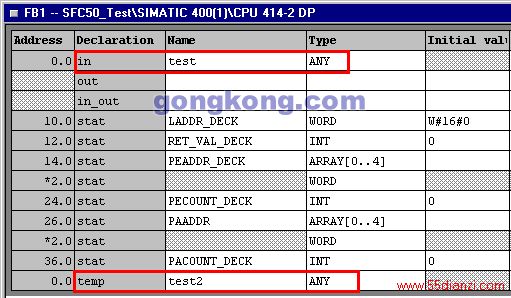

• 声明一个IN变量“test”和一个TEMP变量“test2”，类型都为ANY(图1)。
• 将SFC50的参数“PEADDR”传送到变量“test2”(图1)。
• 通过为ANY指针“test”赋值，将数据传送到临时变量“test2”中。
语句L P##test首先将地址装载到Accu1，然后通过LAR1语句装载到地址寄存器AR1中(可能是LAR1 P##test的简化格式)。通过寄存器间接寻址将ANY指针(10 字节长)中的地址信息读出：
代码 注释
0 L W[AR1,P#0.0] 读出当前Accu1中参数数据类型的代码。
2 L W[AR1,P#2.0] 读出Accu1中的重复因数。重复因数表明通过参数类型ANY传递的数据类型的大小。
4 L W[AR1,P#4.0] 读数据块的号或者从ANY指针中读出“0”(这个对应于ANY指针的第 4 到第 5 字节)。
6 L D[AR1, P#6.0] 将区域指针读入 Accu1。

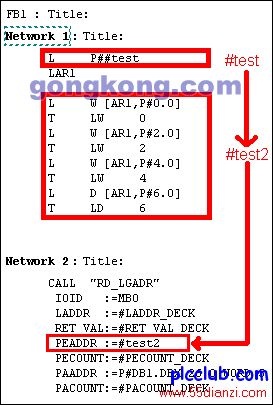

每次读地址寄存器AR1之后，数据被保存或者缓存(如T LW 0)在临时变量“test2”中(ANY指针)。按照Network 1中的语句顺序，传送到功能块FB1 的ANY指针被复制到临时变量“test2”中。
137：怎样通过交叉区域寄存器间接寻址访问功能块的本地数据或者功能？
这里必须预先定义本地数据。您可以使用下列语句访问FB或FC的本地数据：
对于存储器间接指针寻址，本地变量必须声明为临时变量(temp)：
L P##Lokalvariable
LAR1
L W[AR1,P#X.x]
此处不能使用变量类型“Input”、“Output”和“In_Out”，将被语法检查视为非法。
138：怎样编程间接访问一个ARRAY类型变量的元素？
一个位、字节或者字符域的尺寸是按照字节限制排列的——在所有其它情况下是按照字对齐的。表T6-1中给出了一个域的存储示例。操作系统计算域中单个元素末端位置的位地址。域被分配到从下一个字地址(或字节地址)。下一个数据类型从下一个整字开始(或者整字节).
声明部分：
在声明部分，必须定义一个与将被间接寻址的ARRAY有着同一结构的ARRAY。不一定非要将ARRAY声明为IN-OUT变量；也可以声明为TEMP、IN或OUT变量。
网络：
域宽度(OFFSET)在网络中定义。ARRAY中的单个元素的最小常规数据宽度是一个字节；即使在两个变量之间定义一个BOOL。有必要确定相关的域的宽度和确定下一个期望域的起始地址。可使用下面的算法：
地址(指数)：b = 元素长度*(指数 - 1)
创建具有不同数据类型的结构时，必须注意，在特定的环境下可能会自动插入填充字节。
保存ARRAY数据类型 ：
示例：ARRAY [1..2,1..3] OF 整数 将生成下列域：
多维域是按照顺序保存的。在本例中整数 [1,1]后面是整数 [1,2]，整数 [1,3]后面是整数 [2,1]。
139：STEP 7 以哪种格式存储POINTER参数类型？

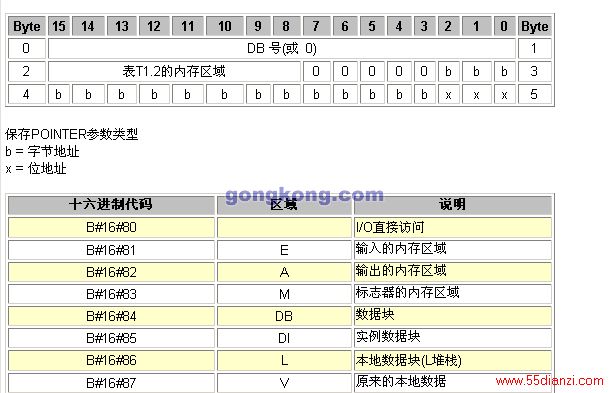

STEP 7以 6 个字节保存POINTER参数。表4-1显示了用于保存POINTER参数类型的内存区域以及每个字节中保存的数据。i POINTER参数类型保存了下列信息：
DB号(如果DB中没有保存任何数据时为0)。
CPU中的内存区域(表格中列出了不同内存区域的十六进制代码)。
数据的地址(按照Byte.Bit格式)。
如果将形式参数声明为POINTER参数类型，则只需要指定内存区域和地址。STEP 7自动将输入项目的格式转换为指针格式。

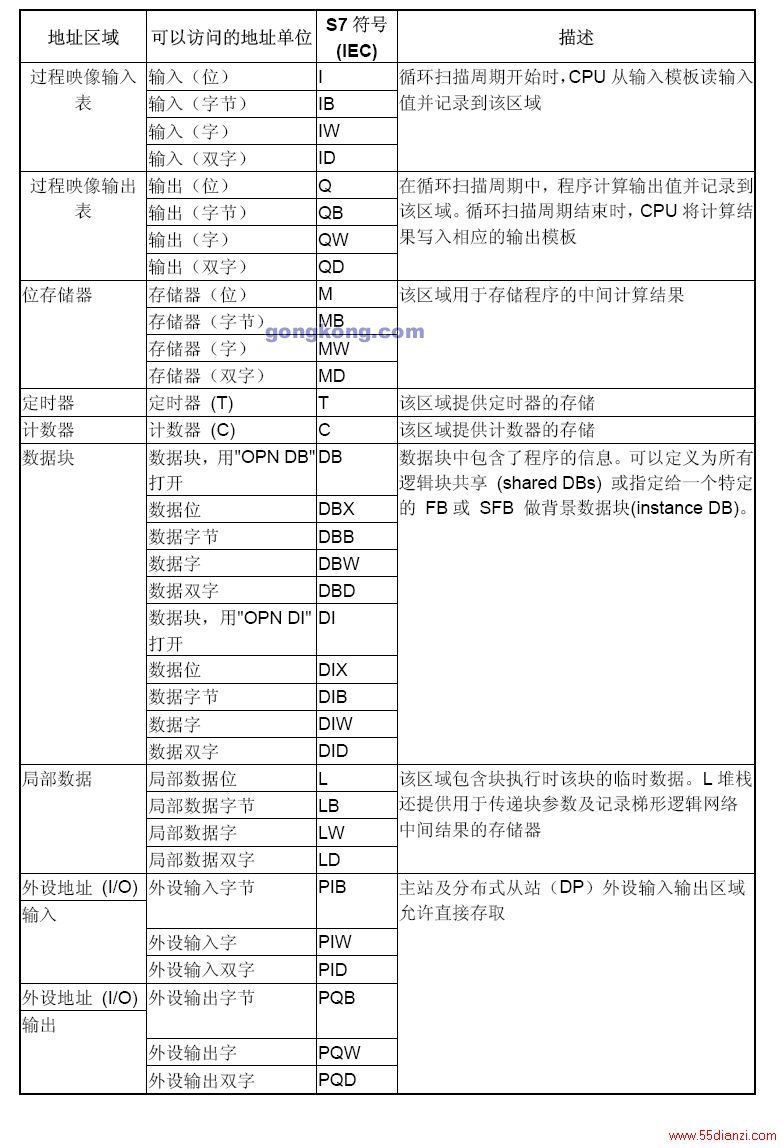

140：如何间接访问I/O地址区域?
下面演示了一个间接访问PA区域的例子。您具有对输出模块只写访问和对输入模块只读访问的权利 PLC资料网
FUNCTION_BLOCK FB 2
TITLE =
VERSION : 0.1
VAR_INPUT
TargetAddress : DWORD := DW#16#FF; //Target address by PA address range
OutputValue : DWORD ; //Output value
P_Typ : BOOL ; //1=PE range, 0=PA range
END_VAR
VAR_OUTPUT
InputValue : DWORD ; //Input value
END_VAR
VAR_TEMP
TargetTmp : DWORD ;
END_VAR
BEGIN
NETWORK
TITLE =
U #P_Typ;
SPB PEA;
L #TargetAddress;
T #TargetTmp; //Load target address in the tempor鋜e store
SLD 3; //Calculate the formate of pointer Byte.Bit
T #TargetTmp; //Initialisation of temp variable with target address in L-Stack
L #OutputValue; //Load output value
T PAD [#TargetTmp]; //Transfere output value to target address
SPA End;
PEA: L #TargetAddress;
T #TargetTmp; //Load target address in the tempor鋜e store
PLC
SLD 3; //Calculate the formate of pointer Byte.Bit
T #TargetTmp; //Initialisation of temp variable with target address in L-Stack
L PED [#TargetTmp]; //Load output value
T #OutputValue; //Transfere output value to target address
End: CLR ;
END_FUNCTION_BLOCK PLC资料网
图片：
西门子S7－300 150个问题解答之八
141：应用软件冗余当一个长度错误出现导致CPU处于STOP模式应该作些什么?
当在OB100中设置软件冗余功能块FC100时,必须注意下列情况:参数IEC_NO 的背景数据块必须至少有两个字的长度,同样应用于冗余用户程序的参数 DB_NO的数据块也必须时这样。
142：在S7程序中,有许多FC、FB块, 我怎样对其中的一些块进行保护, 而其它的块可以是开放的呢?
1) Step7中, 可以先任意打开一块如OB1, 在"file"中选择"Generate Source"或快捷方式"Ctrl+T",弹出一个画面,填写"object name"如"tt",然后按OK确认,就会再弹出另一个画面,左边是你的程序中所有的块,如果你需要保护哪些块, 就把这些块移到右边,如FB1、FB2等等, 然后退出所有的程序块,再进入SIMATIC Manager中。
2) 在S7 Program Sources找到文件tt,双击tt打开,在第四行中加入"Know_How_Protect", 然后编译, 无错后存盘。这样FB1、FB2就被保护住,如想去掉保护,在tt中去掉"Know_How_Protect"编译存盘即可。
注意: 千万不要丢失或删除源文件(如tt), 否则程序被保护, 用户可以另存到其它目录中,或Export Source到硬盘中,再删除源文件,这样别人只能看到未保护的块。
143：SFB41,SFB42,SFB43和FB41,FB42,FB43的区别？
SFB41(CONT_C),SFB42(CONT_S),SFB43(PULSEGEN)块和FB41(CONT_C),FB42(CONT_S),FB43(PULSEGEN)的区别： SFB41,42,43与FB41,42,43的参数设置是一样的。SFB41,42,43只能用于CPU314IFM;FB41,42,43可用于CPU313以上的CPU(除CPU314IFM),因为SFB41,42,43集成于CPU314IFM中,而在普通CPU中没有这些块。
