保持型通电延时定时器TONR用于对许多间隔的累计定时,具有记忆功能。其指令格式如图3-26所示。
图3-26 TONR的指令格式
其中,TONR为保持型通电延时定时器指令助记符,Tn为定时器编号,IN为定时器定时输入控制端,PT为定时设定值输入端。
当输入端(IN)接通时,定时器当前值从0开始(加1)计时。当输入IN无效时,当前值保持;IN再次有效时,当前值在原保持值基础上继续计数。当累计当前值大于等于设定值( PT)时,定时器位置ON。
TONR定时器可用复位指令R复位,复位后定时器位为OFF,当前值清零。
【例3-4】 保持型通电延时定时器梯形图及语句表综合示例如图3-27所示,其时序图如图3-28所示。

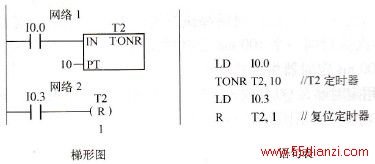

图3-27 保持型通电延时定时器综合示例

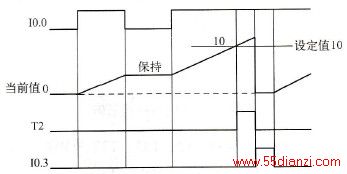

图3-28 保持型通电延时定时器示例时序图
本例中,由表3-1可知编号T2为保持型通电延时定时器,其分辨率S=10 ms,指令中设定值PT =10,定时时间T=10 ms ×10 =100 ms,其工作过程如下。
1) I0.0接通后,T2从当前值0开始(加1)计时。
2) I0.0断开后,T2当前值保持不变。
3) I0.0再次接通,T2继续计时,直至当前值大于等于设定值(PT=10)时,定时器位为ON。
4)当I0.3接通时,执行T2复位指令,即当前值被清零,定时器位为OFF。
