通电延时定时器(TON)用于通电后单一时间间隔的计时,其指令格式如图3-20所示。
图3-20 TON的指令格式
其中,TON为通电延时定时器指令助记符,Tn为定时器编号,IN为定时器定时输入控制端,PT为定时设定值输入端。
输入端(IN)接通时,定时器位为OFF,定时器开始从当前值0(加1)开始记时。当前值大于等于设定值时(PT =1-32767),定时器位变为ON,定时器对应的常开触点闭合,长闭触点断开。达到设定值后,当前值仍继续计数,直到达到最大值32767为止。当输入端断开时,定时器复位,即当前值被清零.定时器位为OFF。

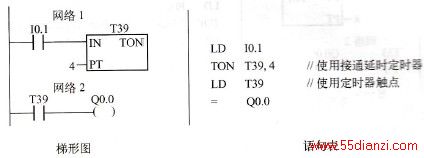

【例3-2】 通电延时定时器梯形图及语句表综合示例如图3-21所示,其时序图如图3-22所示。
图3-21 通电延时定时器综合示例
图3-22 通电延时定时器指令示例时序图
本例中,由表3-1可知编号T39为通电延时定时器,其分辨率S=100 ms,指令中设定值PT =4,定时时间T=100 ms ×4 =400 ms,其工作过程如下。
1) I0.1接通时,T39从当前值0开始(加1)计时。
2)当前值大于等于设定值(PT=4)时,T39常开位触点闭合,Q0.0为ON。
3)当前值达到设定值4后,当前值仍继续计数,直到最大值32767为止。
4) I0.1断开时,定时器T39复位,当前值被清零,定时器位为OFF,Q0.0失电。
