如何设置变频器基频参数？

一、基频参数的概念

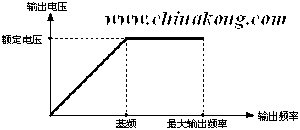

变频器基频参数的示意图如图：

图1

基频以下，变频器的输出电压随输出频率的变化而变化，V/F=常数，适合恒转矩负载特性。

基频以上，变频器的输出电压维持电源额定电压不变，适合恒功率负载特性。

二、如何设置基频

基频参数设置应该以电动机的额定参数设置，而不能根据负载特性设置，即使电动机选型不适合负载特性，以必须尽量遵循电动机的参数，否则，容易过流或过载。

例如：如果电机的额定工作频率为50HZ，基频应设置为50HZ；如果电机的额定工作频率为60HZ，基频应设置为60HZ；如果电机的额定工作频率为100HZ，基频应设置为100HZ。

如果电动机选择专用的交流变频电机，电机一般都标注恒转矩、恒功率调速范围。如果标注5～100HZ为恒转矩，100～150HZ为恒功率，基频应该设置为100HZ。

二、基频设置的注意点

基频参数直接反映变频器输出电压和输出频率的关系，如果设置不当容易造成电动机的过流或过载。如图2所示。

图2

如图2所示，一台交流电动机的额定工作频率为50HZ，额定电压380V。

如果变频器的基频设置低于50HZ（如基频1），V/F比例高，同等频率的输出电压高，输出电流高，在启动时，容易造成过流。

如果变频器的基频设置高于50HZ（如基频2），V/F比例低，同等频率的输出电压低，输出电流低，在启动时，容易造成无法启动而过载。
