SG1524驱动LED电路
点击数：7651 次 录入时间：03-04 11:40:08 整理：http://www.55dianzi.com 电子电路图

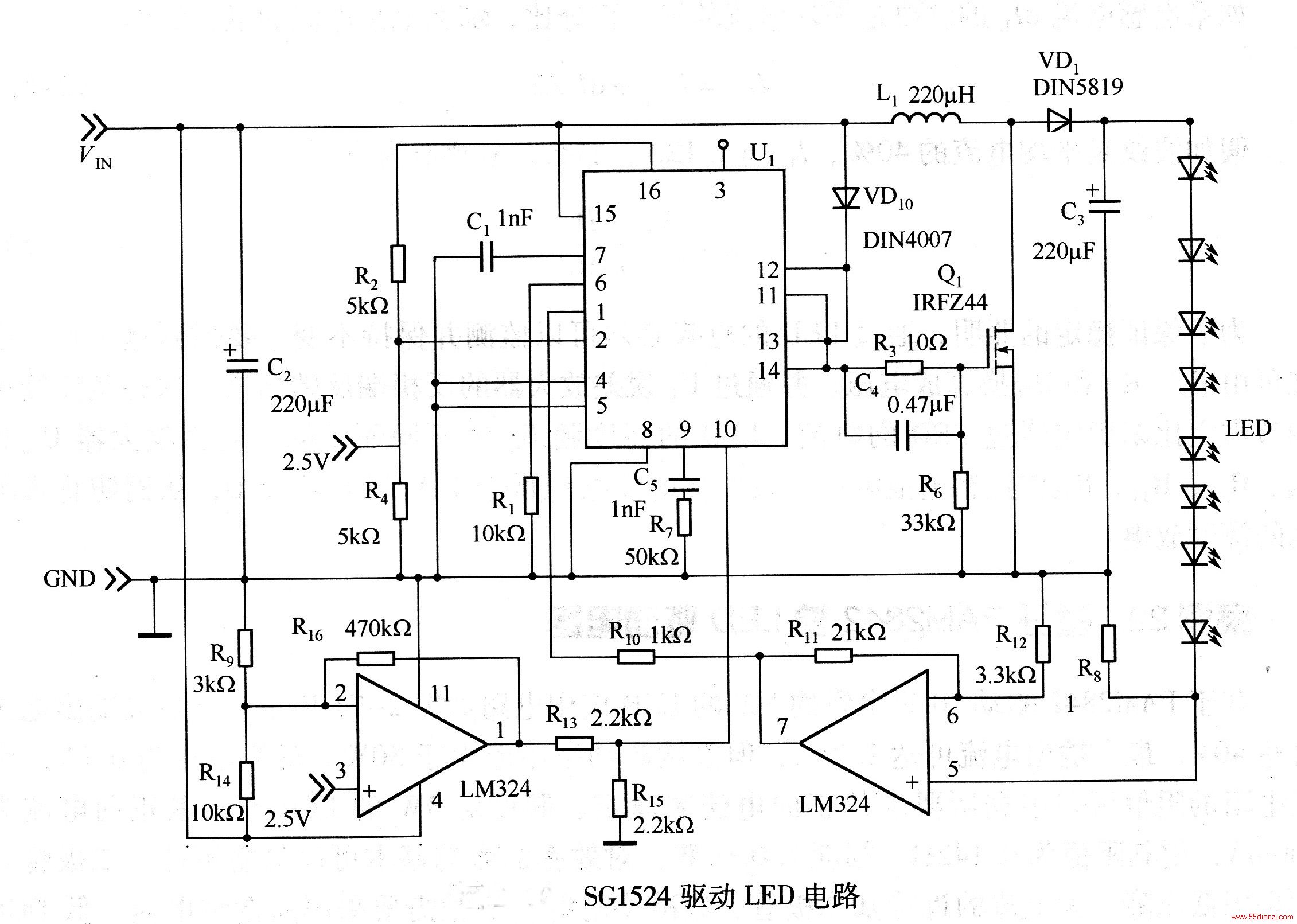

该电路是由SG1524构成的输入电压为12V的白光LED组驱动电路。它的特点是成本低、效率高，亮度不受输入电压的影响，具有调光功能和电源保护功能。该驱动电路在升压配置中采用了SG1524脉宽调制（PWM）开关调节器（U1）。这种配置使U1产生约40V的最高输出电压，可以驱动多达11只1W的白光LED串联组。由于功耗高，LED必须配备相应的散热器。
