电容式接近开关电路
点击数:7903 次 录入时间:03-04 11:42:34 整理:http://www.55dianzi.com 电子电路图

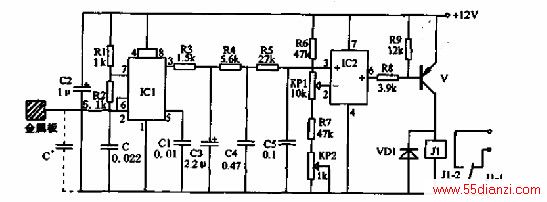

该电容式接近开关,对外部条件要求较宽,安装,调试都极为方便,故可广泛用于防盗,报警以及限位等各种场合。本电路采用两片集成电路,IC1是时基电路NE555,IC2是运算放大器CA3130。IC1连接成自激方波振荡器,振荡器频率约为几千赫兹。晶体管V选用BC557型,继电器JI选用4098(DC12V)型。
