多敏固态控制器光电输入端电路工作原理图

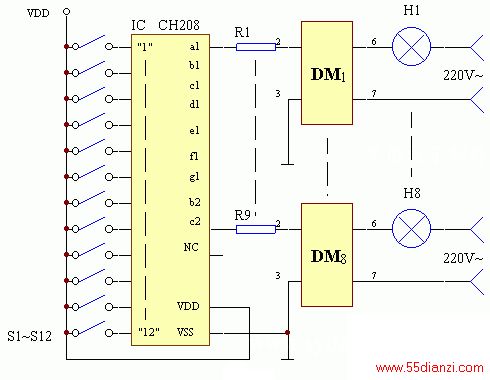

该装置作光电输入的应用电路工作原理如图所示。这是一只巨型数字显示屏。IC CH208是一块数字译码驱动集成电路。按下联接在CH208输入端“1”－“12”的按键，就可以显示相应的数字。一块CH208可以显示1－12的数字，如果用三块CH208集成块联合起来应用，就可以显示百位数了。具体应用时，可以不用b2、c2笔段，作“0”显示时，就按动S10键，便可显示“0”，同是示必设置K11、K12两个键。每位数共需10只这种固态控制器DM，每笔段可由上千瓦的灯泡群组成。
