FT245BM与FPGA的接口电路图

点击数：7704 次录入时间：03-04 11:53:18 整理：http://www.55dianzi.com 电子电路图

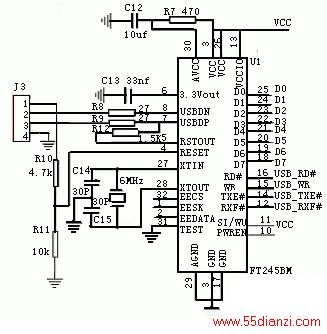

如图所示是FT245BM的USB与FPGA的接口电路，FPGA选用ALTERA EPF1K50TC-144，其中D0~D7是FT245BM与FPGA交换数据的数据总线，USB_RD#、USB_WR、USB_TXE#、USB_RXF#是相关的控制总线。
