TL494 PWM脉宽调制电路图

TL494 PWM脉宽调制电路图

点击数：7106 次录入时间：03-04 11:42:34 整理：http://www.55dianzi.com 电子电路图

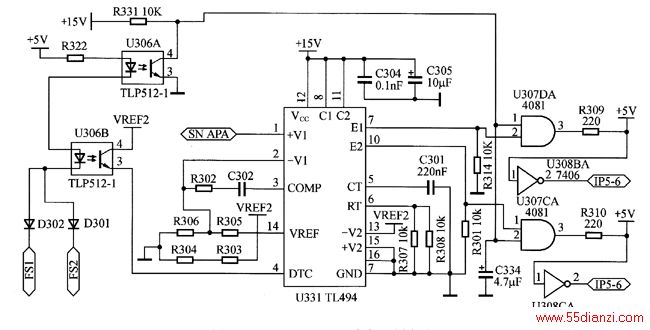

下图是用TL494设计的PWM脉宽调制电路。芯片的5脚和6脚外接电阻R301和电容C301，确定了TL494振荡器产生锯齿波的频率：f＝1.1/（RTCT)=25KHz。
