电容输入型整流电路图

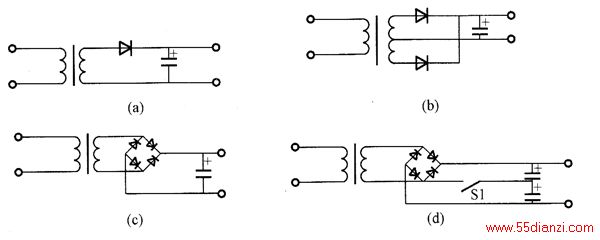

　电容输入型整流电路有单相半波整流电路、单相中间抽头全波整流电路、单相桥式整流电路及倍压整流电路等。图（a）所示为单相半波整流电路，电路简单，但输出电流小，纹波较大。图（b）所示为单相中间抽头的全波整流电路，适用于中、小功率的电源电路。图（c）所示为桥式整流电路，它比中间抽头的整流电路多两只二极管，但其变压器功率是其0.7倍。若考虑到成本，则中间抽头整流电路用于低压电源电路较有利。图（d）所示为单相倍压整流电路，采用此电路，其交流输入电压为100V和200V系列时可共用一根线，高低输入交流电压转换较方便。输入交流200V电压时，开关S1断开；输入交流100V电压时，开关S1接通，由此，可供给稳压器相同的直流电压。
