电压调节电路图

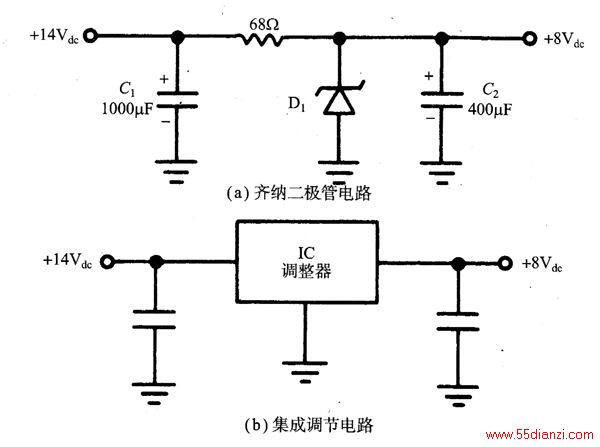

现代的移动电子设各比早期的设备更容易出现这种问题。在通信设备和调频广播中，振荡器电压都被专门控制。图（a）显示的是许多汽车收音机电路中用得到的齐纳二极管控制器。图（b）是一个三段电压控制器，它可以将移动发射机振荡器电压控制在10V。如果这些控制部件出现故障，电路就会发生频率漂移。标称为12V的车辆电源实际上很不稳定。当引擎关闭时，汽车仪表上的显示为11.8V，但用数字万用表测量的却是12.05V。当引擎发动时，随着引擎转速的增加，电压从12.3V上升到14.5V。对于电子设备中的振荡器，这个变化范围是无法接受的。
