脉冲驱动电路图

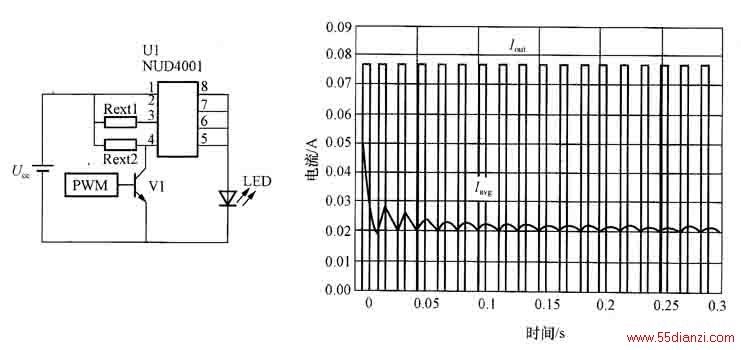

图是用NUD4001组成的脉冲驱动线路，调整Rext1值可控制恒流电流的大小；PWM输出脉冲信号使VI按PWM设置的频率工作在开关状态，而V1的工作状态又控制着NUD4001的工作状态同为脉冲方式，则流过LED的电流也为脉冲电流。一般在LED的工作电流指标中除了给出额定电流值外，还会给出工作在脉冲方式时的电流值与占空比值，该值为正常工作电流的5倍左右。由图脉冲驱动电流波形图可知，脉冲驱动峰值电流为平均值的4倍左右，频率为100Hz，占空比为IQ％。该驱动方式的优点是：LED在一个周期中有大部分时间停止工作（90％工作周期），因此LED的发热量几乎可不考虑，同时因发热量的减少而使LED的光衰大为减小，也就延长了LED的使用寿命。因此脉冲驱动方式对LED来说可认为是最有实用价值的方式。脉冲驱动方式是利用人的视觉暂留原理实现的，因此在设定PWM工作频率时不能低于100Hz，否则在视觉上会有光线闪烁的感觉。缺｀点是：线路复杂，成本较高。
