+5V-+12V升压电源电路图
点击数：7703 次 录入时间：03-04 11:53:39 整理：http://www.55dianzi.com 电子电路图

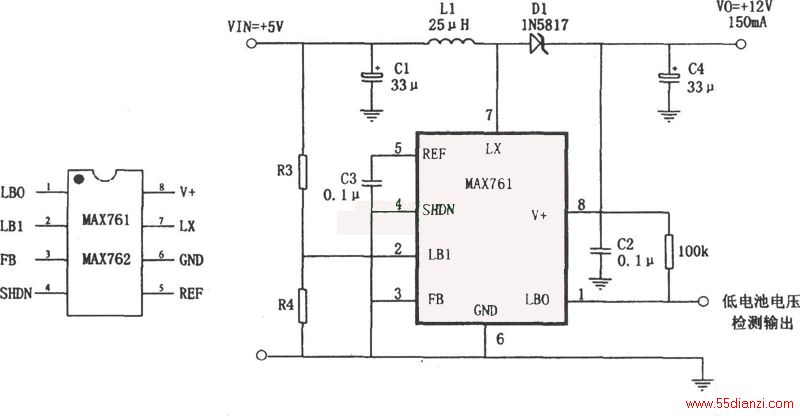

高效、低功耗升压直流变换器MAX761和几只外围元件构成的+5V→+12V升压电源。其特点是：变换效率为86％；静态电流为110μA；具有低电池电压检测功能，图中R3、R4是电池电压检测分压电阻，一般可按经验公式：R4=R3（VTPIP/1.5-1）来计算，VTPIP为检测触发电压。
