采用PM4020A模块的开关电源电路图

点击数：7814 次录入时间：03-04 11:47:25 整理：http://www.55dianzi.com 电子电路图

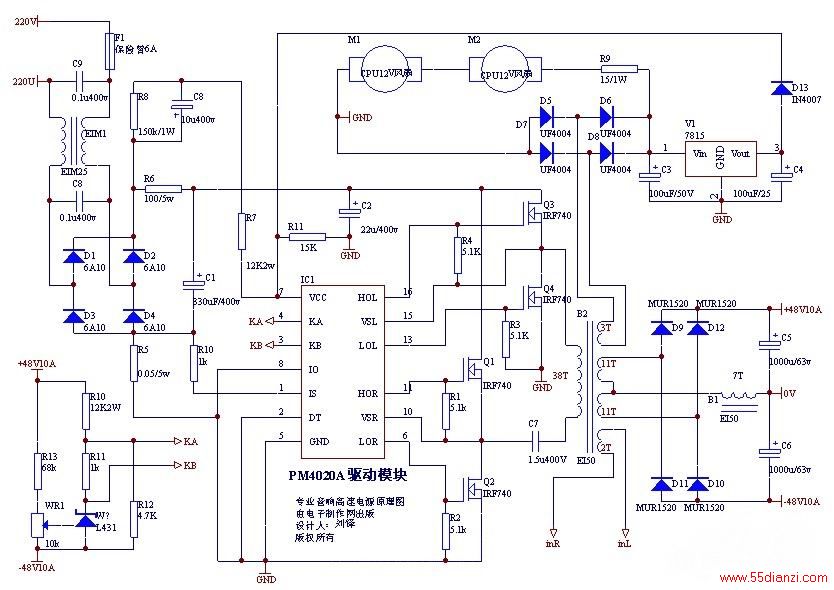

下面图纸采用PM4020A模块的开关电源电路图，PM4020A驱动模块见照片，可以做200W-1500W的开关电源。如果是PM4060A侧可以做1000W-5000W的开关电源。下面是一款音响用的开关电源。
